Care sunt cele mai bune metode pentru instalarea unui sistem de montare PV Mountain pentru aplicații în aer liber?

Evaluarea site -ului și analiza terenului pentru instalații de montare PV montană

Înainte de oricare Montare PV de munte Sistemul este instalat, efectuarea unei evaluări cuprinzătoare a site-ului și analiza terenului este un pas care nu este negociabil. Acest proces pune bazele unui sistem structural, eficient și de lungă durată de generare a energiei fotovoltaice (PV) de lungă durată. Mediile montane aduc provocări unice care necesită o abordare adaptată la sondaj, inginerie și proiectare.

Înțelegerea complexității geografice a terenului muntoasă

Site -urile de munte sunt adesea caracterizate prin pante abrupte, compoziție inconsistentă a solului și formațiuni neregulate de roci. Aceste caracteristici geografice au un impact direct asupra proiectării sistemului și necesită o mapare precisă. Folosind instrumente avansate, cum ar fi lidar (detectarea luminii și variarea), fotogrammetria UAV (drone) și GIS (sisteme de informații geografice), inginerii pot obține date topografice de înaltă rezoluție pentru a evalua gradientul, direcția și ridicarea pantei.

Gradientul de pantă și aspectul joacă un rol crucial în determinarea orientării panoului. O pantă orientată spre sud (în emisfera nordică) primește de obicei cea mai mare lumină solară, ceea ce o face ideală pentru instalațiile fotovoltaice. Cu toate acestea, unghiul de înclinare afectează sistemele de raftare, metodele de ancorare și ajustările înclinării panoului. Prea abruptă, o pantă poate necesita terasă sau armare structurală, ceea ce afectează atât costurile, cât și complexitatea.

Analiza compoziției solului și a rocilor

Spre deosebire de instalațiile Flatland sau deșert, proiectele PV Mountain trebuie să se confrunte cu condiții de suprafață extrem de variabile. Inginerii trebuie să efectueze evaluări geotehnice pentru a înțelege dacă solul este argilos, nisipos, loamy sau stâncos. Aceste detalii sunt esențiale pentru alegerea fundațiilor bazate pe pile, cu șuruburi sau bazate pe balast.

Substraturile stâncoase fac adesea imposibilă conducerea pilei fără a-și găuri sau a folosi micro-pile. În astfel de condiții, poate deveni necesară ancorarea chimică sau picioarele concrete. În schimb, solurile libere sau instabile pot necesita grămadă profundă sau fundații mai largi pentru a distribui sarcina uniform și a preveni așezarea sau înclinarea.

Testele de rezistență la penetrare la sol, analiza forței de forfecare a solului și studiile de retenție de umiditate contribuie la planificarea fundației. Stabilitatea solului în diferite condiții de încărcare-inclusiv zăpadă abundentă sau activitate seismică-trebuie să fie simulată și pentru a valida siguranța pe termen lung.

Calea soarelui și considerațiile de umbrire

În zonele muntoase, umbrirea din vârfurile înconjurătoare, copacii sau chiar panta în sine poate afecta drastic randamentul energiei solare. O analiză a site-ului ar trebui să includă modele de umbrire pe tot parcursul anului folosind software precum PVSyst sau helioscop. Aceste instrumente permit simulări virtuale ale producției de energie pe baza timpului, a variațiilor sezoniere și a plasării panoului.

Orice zonă umbrită, chiar și pentru o scurtă parte a zilei, poate reduce producția unui panou sau poate crea șiruri nepotrivite, dacă nu sunt atenuate cu invertoare inteligente sau optimizatoare de putere. Ca atare, proiectarea șirului și gestionarea umbririi ar trebui să facă parte din faza de analiză timpurie.

Condiții de mediu și climatice

Colectarea datelor meteo este un alt element vital al evaluării site -ului de munte. Vitezele vântului la altitudine pot fi extreme și imprevizibile, în special de -a lungul crestelor. De asemenea, acumularea de zăpadă, ciclurile de îngheț-dezgheț și precipitațiile abundente sunt tipice în regiuni ridicate. Colectarea datelor meteorologice în valoare de cel puțin un an (sau obținerea datelor de la stațiile meteo din apropiere) este recomandată modelarea scenariilor de încărcare.

Încărcările mari ale vântului și zăpezii au un impact direct asupra specificațiilor structurale ale sistemului de montare. Proiectarea selectată nu trebuie să supraviețuiască numai acestor condiții, ci să mențină integritatea sistemului pe peste 25-30 de ani de funcționare preconizată.

Microclimatele sunt, de asemenea, frecvente în regiunile muntoase. O pantă orientată spre nord poate rămâne umbrită și mai rece, ceea ce duce la o mai mare acumulare de zăpadă, în timp ce zona adiacentă spre sud-orientare ar putea experimenta mai multă expansiune și contracție termică. Aceste variații locale necesită date extrem de localizate și inginerie personalizată.

Accesibilitate și planificare infrastructură

Accesul la siturile de munte implică adesea provocări logistice. Drumurile pot fi nedezvoltate sau accesibile doar sezonier. Transportul de materiale și echipamente în zone abrupte și îndepărtate necesită o planificare atentă. Un studiu de fezabilitate ar trebui să evalueze costul și dificultatea de a furniza componente structurale, panouri solare, macarale și beton.

În multe cazuri, sunt necesare ascensoarele cu elicopterul, căile de cablu sau șinele temporare de munte pentru a facilita construcția. Aceste limitări de acces pot afecta în mod semnificativ termenele și bugetele proiectului, astfel încât logistica site -ului ar trebui să fie inclusă în faza de sondaj preliminară.

Biodiversitate și impact asupra mediului

Ecosistemele de munte sunt adesea zone sensibile ecologic. Evaluarea site -ului trebuie să includă un studiu asupra impactului potențial asupra mediului, inclusiv perturbarea habitatului, riscul de eroziune și defrișarea. Sondajele ecologice pot fi solicitate de autoritățile locale, în special în zonele protejate sau cu biodiversitate înaltă.

Măsurile de control al eroziunii, cum ar fi gardul de silt sau vegetația armată, pot fi mandatate înainte de începerea oricărei săpături. În plus, flora și fauna locală trebuie protejate pentru a evita sancțiunile sau întârzierile din cauza nerespectării.

Alegerea structurilor de montare PV potrivite pentru medii montane

Selecția unei structuri de montare fotovoltaice adecvate este pivotantă în asigurarea performanței, durabilității și siguranței pe termen lung a unui sistem de montare PV Mountain. Mediile montane introduc provocări distincte-terenuri, condiții climatice dure, compoziții variabile ale solului și logistică dificilă-care influențează toate procesul de luare a deciziilor structurale. Scopul este de a alege un sistem care să echilibreze puterea, rentabilitatea și ușurința instalării.

Înclinare fixă ​​vs. sisteme de montare înclinate reglabile

Structurile cu înclinare fixă ​​sunt utilizate în mod obișnuit în instalațiile fotovoltaice montane, datorită simplității și cerințelor de întreținere mai mici. Aceste sisteme mențin un unghi constant, care este de obicei optimizat pe baza latitudinii site -ului și a datelor anuale ale căii solare. În regiunile muntoase, panta naturală poate fi utilizată pentru a se potrivi cu unghiul panoului, reducând la minimum nevoia de rafturi complexe.

Sistemele de înclinare reglabile, pe de altă parte, oferă avantajul optimizării sezoniere. Deși pot îmbunătăți semnificativ randamentul energetic în zonele cu incidență solară variabilă, acestea necesită adesea mai multe componente mecanice și ajustări periodice, care pot să nu fie posibile în locații montane la distanță sau dificil de accesat.

Pentru majoritatea aplicațiilor de munte, este preferat un sistem cu înclinare fixă ​​cu un unghi de înclinare egal sau puțin mai mare decât latitudinea sitului pentru echilibrarea eficienței și a fiabilității sistemului.

Sisteme montate la sol vs.

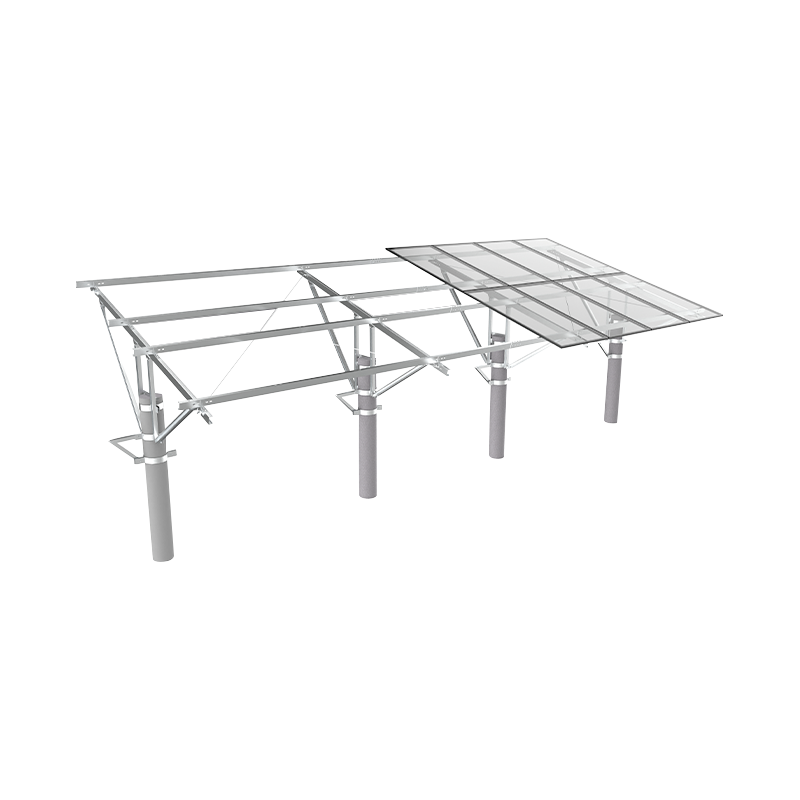

Sistemele montate la sol domină în implementări PV la scară utilă, inclusiv în zonele muntoase. Acestea sunt proiectate cu o matrice de oțel sau rame din aluminiu fixate la sol folosind grămezi, șuruburi sau balast. În terenurile cu sol superficial peste o bază sau scârțâit liber, adâncimea pilei și rezistența de ancorare trebuie calculate cu atenție.

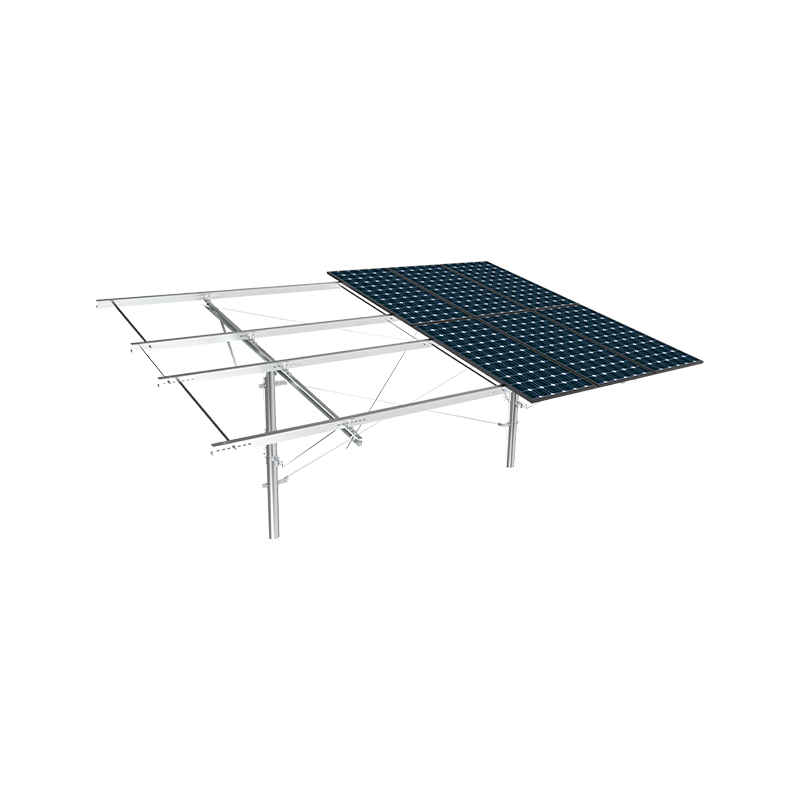

Sistemele montate pe stâlpi sunt ideale pentru aplicații la scară mică sau pentru un teren extrem de inegal, unde ramele la sol nu pot fi susținute uniform. Acestea sunt utile în special în sistemele PV din afara rețelei sau hibride, unde este de dorit perturbarea minimă a solului.

Matricele montate pe stâlp prezintă în mod obișnuit configurații cu un singur panou sau cu două panouri, care pot fi orientate manual sau echipate cu urmărire cu o singură axă. Cu toate acestea, sistemele de urmărire introduc o complexitate mecanică și vulnerabilitate în condiții de zăpadă sau vânt, ceea ce le face mai puțin frecvente în instalațiile muntoase.

Materiale structurale: oțel vs. aluminiu

Alegerea materialului este determinată de un echilibru de greutate, rezistență la coroziune, rezistență și costuri. Oțelul galvanizat este utilizat pe scară largă datorită rezistenței și accesibilității sale ridicate. Poate gestiona încărcările mari de vânt și zăpadă, dar este mai greu, ceea ce crește costurile de transport și efortul de instalare pe terenul de munte.

Aluminiul, deși mai scump, este mai ușor și rezistent la coroziune natural. Este adesea ales pentru siturile de munte de mare altitudine sau de coastă, unde umiditatea și expunerea la UV accelerează coroziunea. Sistemele de aluminiu anodizate oferă longevitate extinsă și sunt mai ușor de asamblat, dar pot necesita profiluri mai groase pentru a obține aceeași rezistență structurală ca oțelul.

În sistemele hibride, șinele de aluminiu sunt utilizate pentru montarea panoului, în timp ce substructura sau picioarele sunt confecționate din oțel galvanizat la cald la cald pentru a oferi o bază rigidă.

Tehnici de ancorare și adaptabilitate la teren

În proiectele PV de munte, sistemul de rafturi trebuie să se conformeze contururilor terenului fără a compromite integritatea structurală. Sistemele de picioare reglabile, bracketele Z și ansamblurile de cadru flexibile permit adaptarea la pârtii cu gradienți de până la 30 de grade sau mai mult.

Șuruburile la sol sunt adesea preferate în solurile stâncoase sau superficiale, unde conducerea pilei este imposibilă. Aceste ancore elicoidale pot fi introduse manual sau hidraulic și permit alinierea verticală precisă.

Pentru pantele foarte abrupte, poate fi necesară o terasă a pământului și folosirea unor rame de montare cu niveluri. Această abordare oferă aliniere orizontală în timp ce gestionează scurgerea apei de ploaie și reduce riscurile de eroziune a solului. În astfel de cazuri, integrarea ingineriei civile devine critică.

Transport și pre-fabricare

Sistemele de rafturi modulare sunt din ce în ce mai favorizate în instalațiile montane din cauza constrângerilor logistice. Componentele care sunt pre-tăiate, pre-găurite și etichetate la fabrică reduc lucrările la fața locului, ceea ce este deosebit de benefic atunci când accesul rutier este slab sau echipajele de instalare trebuie să poarte piese pe distanțe lungi.

Kiturile proiectate pentru livrare containerizată sau transportul de ambalaj-animal sunt utilizate în regiuni accidentate, cum ar fi Himalaya sau Andes, unde logistica convențională bazată pe drum nu este disponibilă.

Tehnici de proiectare a fundației și de ancorare la sol pe teren înclinat

Fundația este baza literală de care depinde fiabilitatea unui sistem de montare PV de munte. Proiectarea fundațiilor stabile și rentabile pe un teren inegal sau înclinat prezintă un set unic de provocări de inginerie structurală și geotehnică. Spre deosebire de flatlands, munții prezintă adesea condiții inconsistente ale solului, straturi de roci încorporate și complicații de drenaj care trebuie abordate printr -o planificare minuțioasă.

Tipuri de fundații pentru sisteme fotovoltaice montane

Există mai multe tipuri de fundații potrivite pentru instalațiile PV de munte. Alegerea depinde de compoziția solului, unghiul de pantă, condițiile climatice și echipamentele disponibile:

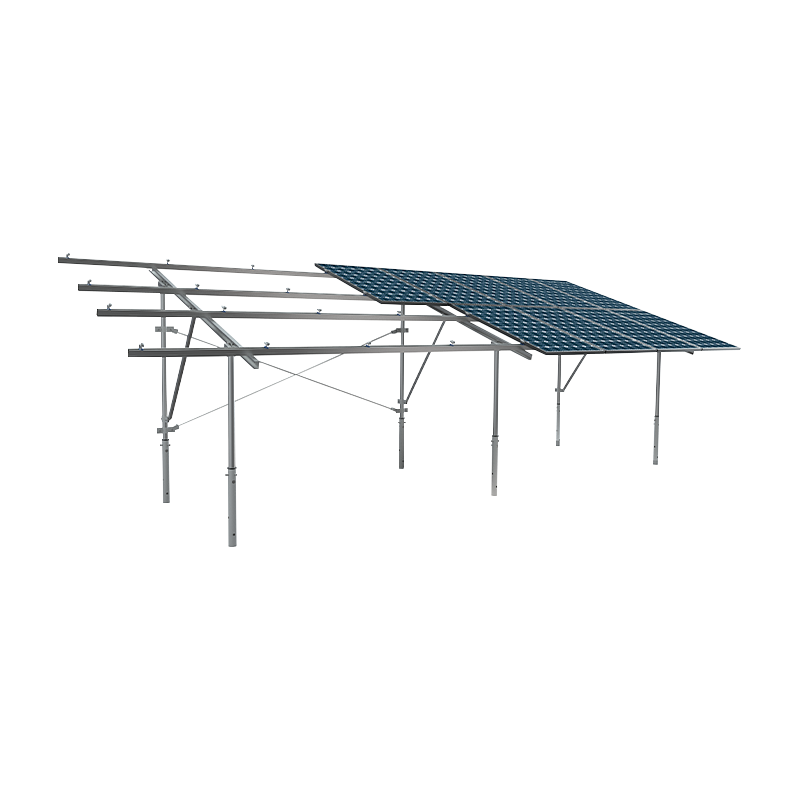

*Piloarele conduse: grinzile H de oțel sau grămezi tubulare conduse în pământ sunt eficiente în solurile ferme, dar pot fi nepractice pe terenurile stâncoase sau pline de bolovani.

*Șuruburi la sol: Acestea sunt tije de oțel filetate elicoidal care sunt răsucite în pământ ca un șurub. Acestea oferă o rezistență excelentă la extragere și sunt potrivite pentru o mare varietate de soluri, inclusiv pentru situri parțial stâncoase.

*Picioare de beton: Când pământul este prea stâncos pentru grămezi sau șuruburi, se folosesc blocuri de beton pre-turnate sau in situ. Acestea sunt adesea asociate cu suporturi reglabile pentru a ține cont de variațiile de pantă.

*Fundații balastice: Potrivit pentru soluri foarte superficiale sau instalații temporare. Blocurile de balast țin structura de montare în loc fără penetrare, dar necesită suprafețe stabile și drenaj corespunzător.

Fiecare tip de fundație necesită o abordare adaptată la transferul de încărcare și stabilitatea sistemului, în special în condițiile de vânt și zăpadă specifice munților.

Gestionarea pantei și terasa

În cazurile în care pantele depășesc 15 până la 20 de grade, terasa este adesea folosită pentru a crea platforme plate pentru rândurile PV. Terasa nu numai că simplifică instalarea, dar împiedică eroziunea solului și îmbunătățește drenajul.

Cu toate acestea, crearea de terase poate perturba vegetația și crește costurile de construcție. Prin urmare, sistemele de raftare flexibile cu picioare cu lungime variabilă sunt adesea preferate atunci când se dorește o modificare minimă a terenului. Extensiile picioarelor, adesea telescopice, permit fiecărui punct de sprijin să fie ajustat în mod independent pentru a se potrivi cu contururile terenului.

Adâncime de ancorare și rulment de încărcare

Sistemul de ancorare trebuie să reziste sarcinilor verticale (greutatea moartă a panourilor și structurilor), forțelor laterale (presiunea vântului) și forțele de înălțare (cauzate de vânt sau îngheț). Calculele de inginerie trebuie să țină cont de:

*Încărcare de zăpadă, în special în lanțuri montane precum Alps sau Rockies

*Lichidare, care poate fi extremă la altitudini mai mari

* Încărcături seismice, în regiunile montane predispuse la cutremur

Adâncimea de ancorare variază de obicei de la 1,2 la 2,5 metri în funcție de sarcina structurală și de capacitatea de rulare a solului. Furnizorii de șuruburi de sol și grămadă oferă diagrame de încărcare pe baza rezultatelor testelor de câmp, dar este adesea necesar să se efectueze teste de extragere specifice site-ului pentru a valida modelele teoretice.

Foraj rock și soluții micro-pile

În regiunile cu o bază solidă sau cu pietrișuri dense, șuruburile standard de șuruburi sau șuruburi la sol poate să nu fie posibile. În astfel de cazuri, sunt utilizate sisteme micro-pile. Acestea implică forajul unei găuri cu diametrul mic în stâncă, introducerea unei tije de ancorare filetate și gâdilându-l pe loc. Această metodă oferă o stabilitate excepțională și o rezistență la sarcină, dar vine cu costuri sporite ale forței de muncă și echipamente.

Echipamentele de foraj adaptate pentru utilizare montană - adesea urmărită sau portabilă - sunt implementate pentru a gestiona această sarcină. Cheia este asigurarea preciziei de aliniere și umplerea constantă a chitului, în special în cazul în care accesul este constrâns.

Protecția la drenaj și la îngheț

Managementul apei este o parte critică a proiectării fundației în instalațiile PV de munte. Drenajul necorespunzător poate duce la înmuierea solului, la îngheț sau la instabilitatea picioarelor. Drenele franceze, gradarea suprafeței și membranele geotextile sunt utilizate pentru a devia apa departe de fundații.

În climele mai reci, protecția la îngheț se realizează prin încorporarea bazei de sub linia de îngheț și folosind pauze termice sau materiale de izolare acolo unde este necesar. Piesele de beton sunt de obicei evazate la bază pentru a distribui sarcina și a rezista la îngheț lateral.

Costul și eficiența construcțiilor

Terenul montan îndepărtat prezintă constrângeri logistice unice care influențează strategia de fundație. Sisteme de fundație ușoare care necesită săpături minime și fără timp de întărire - cum ar fi șuruburile la sol sau tăvile de balast modulare - reduce timpul și costul de instalare.

Principii de proiectare-pentru-instalare (DFI) Ghid Ingineria fundației pentru a acorda prioritate forței de muncă minime, mai puține instrumente specializate și implementarea rapidă. În multe proiecte fotovoltaice montane, fundațiile trebuie instalate manual din cauza lipsei de acces rutier, ceea ce subliniază în continuare necesitatea unei strategii de fundație modulare și adaptabile.

Tratarea condițiilor dure de mediu: vânt, zăpadă și stabilitatea solului

Munții sunt adesea caracterizați prin condiții extreme de mediu care pot avea un impact semnificativ asupra durabilității și performanței sistemelor de montare PV. Aceste condiții includ vânturi mari, ninsori abundente, temperaturi de îngheț și instabilitatea inerentă a solului montan. Trebuie utilizate strategii eficiente de atenuare pentru a se asigura că sistemul rămâne funcțional și sigur de -a lungul vieții sale operaționale.

Încărcături de vânt și integritate structurală

Forțele eoliene sunt una dintre preocupările principale atunci când instalați sisteme PV în regiuni muntoase. La creșteri mai mari, viteza vântului sunt adesea mult mai puternice și mai imprevizibile, ceea ce poate crea sarcini substanțiale pe structura de montare. Dacă nu sunt contabilizate în mod corespunzător, aceste forțe pot duce la o defecțiune structurală, la dislocare a panoului sau chiar la prăbușirea sistemului. Pentru a aborda acest lucru, este esențial un design structural robust. Inginerii trebuie să efectueze analiza sarcinii eoliene pe baza datelor locale ale vântului, inclusiv viteza maximă de rafală și frecvența acestora.

Forțele eoliene sunt calculate folosind standarde precum ASCE 7 (American Society of Civil Engineers), care oferă linii directoare pentru determinarea încărcărilor eoliene pe baza condițiilor specifice site-ului. Aceste sarcini trebuie încorporate în proiectarea sistemului de montare și fiecare componentă trebuie consolidată pentru a rezista la presiunea preconizată a vântului. Sistemele de montare cu o rezistență ridicată la vânt folosesc adesea încadrare mai groasă din oțel sau aluminiu și folosesc metode suplimentare de ancorare, cum ar fi grămezi mai adânci sau șuruburi la sol, pentru a asigura stabilitatea.

În unele cazuri, considerentele aerodinamice pot ajuta, de asemenea, la reducerea încărcărilor vântului. Sistemele de rafturi pot fi proiectate cu un profil scăzut pentru a reduce la minimum rezistența la vânt, sau panourile pot fi instalate într -un unghi ușor pentru a permite vântului să curgă mai lin pe suprafață. În plus, se poate încorpora structura structurală pentru a oferi un suport lateral suplimentar structurii de montare.

Considerații privind încărcarea zăpezii

Munții sunt adesea predispuși la ninsori semnificative, ceea ce prezintă atât o povară imediată asupra structurii, cât și provocărilor pe termen lung legate de ciclurile de îngheț. Acumularea de zăpadă poate adăuga o greutate considerabilă la tabloul fotovoltaic, care trebuie să fie susținut de sistemul de montare. De asemenea, zăpada poate împiedica panourile solare, reducându -și eficiența prin blocarea luminii solare. Pentru a rezolva aceste preocupări, calculele încărcăturii de zăpadă trebuie să fie luate în considerare în proiectarea structurală.

Sarcina de zăpadă este determinată pe baza căderii medii anuale, a altitudinii site -ului și a pantei panourilor. În regiunile în care acumularea de zăpadă este grea, este posibil ca structura de montare să fie consolidată cu o fixare suplimentară sau cu picioare mai mari pentru a distribui greutatea zăpezii. Mai mult, unghiul în care sunt montate panourile PV trebuie reglat pentru a permite vărsarea zăpezii. Unghiurile mai abrupte ale panoului sunt de obicei mai eficiente în vărsarea zăpezii, reducând probabilitatea acumulării de zăpadă care ar putea deteriora panourile sau le determină să devină ineficiente.

Pe lângă acumularea de zăpadă, ciclul de îngheț-dezgheț poate afecta stabilitatea solului în jurul fundamentelor. Înghețarea repetată și dezghețarea pot determina să se extindă și să se contracte solul, ceea ce poate duce la schimbarea fundamentelor și a sistemelor de montare instabile. Pentru a preveni acest lucru, fundațiile ar trebui să fie încorporate suficient de adânc pentru a ajunge sub linia de îngheț, unde solul rămâne stabil. Pot fi necesare îngrijiri speciale în regiuni cu cicluri frecvente de îngheț și măsuri suplimentare de protecție a înghețului, cum ar fi bariere termice sau proiecte izolate de picior.

Stabilitatea solului și controlul eroziunii

Terenul montan este adesea caracterizat prin soluri instabile, care pot prezenta provocări pentru instalarea sistemului de montare. Solurile libere, cum ar fi nisipul, pietrișul sau siltul, sunt predispuse la eroziune, în timp ce pantele abrupte pot provoca alunecări de teren sau mișcarea solului care ar putea compromite stabilitatea sistemului fotovoltaic. Pentru a atenua aceste riscuri, sondajele geotehnice sunt esențiale pentru a evalua compoziția și stabilitatea solului.

În zonele cu soluri instabile, sunt preferate ancorele la sol, cum ar fi grămezi elicoidale sau grămezi cu șuruburi, deoarece oferă o conexiune sigură la patul mai stabil de sub suprafață. Aceste tipuri de ancore sunt capabile să reziste la forțele verticale și laterale, fără a se baza pe frecarea solului. În cazuri mai severe, în cazul în care eroziunea solului este o preocupare, pot fi necesare măsuri suplimentare de control al eroziunii, cum ar fi gardurile de silt, barierele de rocă sau vegetația armată pentru a stabiliza pământul.

Pentru pantele abrupte, terasa poate fi folosită pentru a reduce mișcarea solului și pentru a oferi o bază de nivel pentru sistemul de montare. Terasa implică tăierea în pantă pentru a crea platforme plate pe care poate fi plasat sistemul de montare. Această tehnică ajută, de asemenea, la controlul scurgerii de apă, reducând riscul de eroziune și menținerea integrității solului în jurul fundamentelor.

Adaptabilitatea climatică și durabilitatea pe termen lung

Având în vedere condițiile dure și variabile în mediile montane, materialele utilizate pentru sistemele de montare PV trebuie selectate pentru durabilitatea lor. Componentele metalice, de exemplu, ar trebui să fie rezistente la coroziune, în special în regiunile cu ninsori abundente sau expunere frecventă la umiditate. Oțelul galvanizat la cald și aluminiul anodizat sunt alegeri comune datorită rezistenței lor la coroziune și capacității de a rezista condițiilor extreme adesea găsite la altitudini mari.

Durabilitatea pe termen lung este influențată și de expunerea la UV, în special în regiunile cu intensitate solară ridicată. Radiația UV poate degrada anumite materiale în timp, ceea ce duce la fragilitatea și eșecul. Ca atare, acoperirile care oferă protecție UV sau utilizarea materialelor rezistente la UV în mod inerent sunt o considerație critică în procesul de selecție a materialelor.

Ghid pas cu pas pentru instalarea mecanică a sistemelor de montare PV de munte

Instalarea mecanică a unui Montare PV de munte Sistemul este un proces în mai multe etape care implică o planificare atentă, o execuție precisă și un accent pe siguranță. Având în vedere provocările unice pe care le prezintă terenuri muntoase - cum ar fi neregulile în pantă, problemele de accesibilitate și vremea extremă - instalarea unui sistem fotovoltaic necesită expertiză atât în ​​tehnologia solară, cât și în metodele de construcție accidentate.

Pregătirea inițială a site -ului și sondajul

Primul pas în procesul de instalare este pregătirea minuțioasă a site -ului, care începe cu supravegherea și marcarea locațiilor sistemului de montare. Sondajul ar trebui să țină cont de unghiul de pantă, de altitudine și de orice obstacole de umbrire, cum ar fi vârfurile sau copacii din apropiere. Instrumentele de mapare de înaltă rezoluție, cum ar fi GPS sau drone, pot fi utilizate pentru a aduna date precise despre topografia site-ului și pentru a asigura plasarea precisă a structurii de montare.

După finalizarea sondajului, următoarea sarcină este să ștergeți site -ul oricărei obstacole. Aceasta poate implica eliminarea rocilor, vegetației sau resturilor care ar putea interfera cu instalarea. În unele cazuri, poate fi necesară o săpături minore pentru a nivela solul sau pentru a crea spațiu pentru fundație.

Instalarea fundației

Fundația este cea mai critică parte a procesului de instalare, deoarece asigură stabilitatea întregului sistem. În funcție de compoziția solului și de teren, fundația poate consta din șuruburi la sol, grămezi sau picioare de beton. În mediile montane, utilizarea șuruburilor la sol sau a grămezilor elicoidale este adesea preferată, deoarece pot fi instalate cu o perturbare minimă a peisajului și sunt ideale pentru un teren inegal sau stâncos.

Fundația trebuie instalată cu precizie pentru a se asigura că structura de montare rămâne la nivel și sigură. În mod obișnuit, fiecare ancoră de fundație este găurită sau înșurubată în pământ, fiecare grămadă sau șurub fiind testată pentru stabilitate. În zonele cu soluri adânci sau stâncoase, pot fi necesare echipamente suplimentare, cum ar fi platformele de foraj, pentru a atinge adâncimea necesară.

Ansamblul structurii de montare

După ce fundația este asigurată, următorul pas este asamblarea structurii de montare. Aceasta implică instalarea de șine sau rame care vor ține panourile PV în loc. Cadrele sunt de obicei pre-asamblate în secțiuni pentru a eficientiza procesul de instalare. Odată ce șinele sunt pe loc, acestea sunt fixate la ancorele de fundație, asigurându -se că întregul sistem este la nivel și stabil.

Pentru sisteme de înclinare reglabile, se pot face ajustări mecanice în unghiul șinelor pentru a optimiza expunerea panoului la lumina soarelui. În cazul sistemelor cu înclinare fixă, șinele sunt poziționate într-un unghi predeterminat pe baza latitudinii site-ului și a accesului solar sezonier.

Instalarea panoului

Odată ce structura de montare este în vigoare, panourile solare pot fi instalate. Panourile sunt de obicei montate pe șine, folosind cleme specializate care fixează ramele panoului la structura de montare. Trebuie să aveți grijă pentru a vă asigura că panourile sunt orientate în direcția optimă și că sunt fixate în siguranță pentru a evita orice mișcare în timpul vânturilor mari sau acumulării de zăpadă.

Când instalați panouri, este important să vă asigurați că cablarea este dirijată corespunzător și că conexiunile electrice sunt sigure. Aceasta implică adesea rularea firelor prin structura de montare și fixarea lor cu legături de cablu sau clipuri pentru a preveni deteriorarea factorilor de mediu.

Cabluri electrice și integrarea sistemului

Ultimul pas în procesul de instalare este integrarea sistemului electric. Aceasta implică conectarea panourilor solare la invertor și asigurarea faptului că conexiunile electrice respectă standardele locale de siguranță. Pentru instalațiile montane, trebuie să se facă considerații suplimentare pentru rutarea cablurilor electrice, în special în zonele cu vânturi mari, zăpadă abundentă sau risc de interferențe pentru animale sălbatice.

După ce toate cablurile sunt finalizate, sistemul este testat pentru a se asigura că funcționează corect și că toate conexiunile sunt sigure. În multe instalații de munte, este instalat un sistem local de monitorizare pentru a urmări performanța sistemului în timp real și pentru a oferi alerte dacă există probleme cu producția de energie.

Depășirea provocărilor pe terenuri îndepărtate și accidentate pentru sistemele de montare fotovoltaice

Instalarea unui sistem de montare PV Mountain pe terenuri îndepărtate și accidentate prezintă provocări logistice și tehnice unice. Combinația de locații greu de atins, condiții dure de mediu și lipsa infrastructurii complică procesul de instalare și crește atât costurile, cât și timpul. Depășirea acestor provocări necesită cunoștințe, echipamente și strategii specializate pentru a asigura stabilitatea sistemului și funcționalitatea pe termen lung.

Acces la locații îndepărtate

Prima provocare atunci când lucrați pe un teren accidentat de munte este accesul. Multe regiuni muntoase nu au drumuri pavate sau orice formă de infrastructură de transport fiabilă, ceea ce face dificilă transportul materialelor, echipamentelor și personalului pe șantier. În unele zone îndepărtate, singurul acces poate fi prin drumuri înguste de murdărie, înclinări abrupte sau chiar trasee de drumeție.

Pentru a depăși acest lucru, trebuie elaborat un plan de acces detaliat înainte de începerea proiectului. Aceasta poate implica construirea de drumuri de acces temporar, utilizarea vehiculelor pe tot terenul sau utilizarea elicopterelor pentru ridicare grea și transport de materiale. În unele cazuri extreme, animalele de pachet sau munca manuală pot fi utilizate pentru a transporta echipamente pe locul de instalare.

Odată stabilit accesul, este necesară o planificare atentă pentru transportul materialelor și echipamentelor într -o manieră care să reducă la minimum impactul asupra mediului. Elicopterele, de exemplu, pot fi utilizate pentru a livra materiale mari într -o singură călătorie, reducând numărul de camioane sau vehicule necesare și minimizând perturbarea pe teren.

Supravegherea site -ului și analiza terenului

Surveying -ul pe site în zonele muntoase este o altă provocare semnificativă datorită naturii adesea inegale și imprevizibile a terenului. Metodele tradiționale de supraveghere pot fi ineficiente sau imposibile în unele regiuni, în special în zonele abrupte sau îndepărtate. Pentru a evalua cu exactitate site-ul, instrumentele de înaltă tehnologie, cum ar fi drone, LIDAR (detectarea luminii și variații) și sistemele de mapare GPS sunt din ce în ce mai utilizate pentru a crea modele 3D ale terenului.

Aceste instrumente ajută la identificarea locațiilor adecvate pentru fundații, la determinarea unghiurilor de pantă și la evaluarea potențialului de eroziune a solului sau alunecări de teren. De asemenea, dronele pot furniza date vizuale în timp real, permițând inginerilor să evalueze caracteristicile terenului, cum ar fi formațiuni de roci, vegetație și alte obstacole care ar putea afecta procesul de instalare.

Odată ce terenul a fost mapat cu exactitate, următorul pas este să îl analizăm pentru stabilitate. Testarea solului este esențială pentru a evalua tipul de sol și capacitatea sa de încărcare. Acest lucru va determina dacă este necesar un sistem de fundație mai robust, cum ar fi grămezi elicoidale sau micro-pile, este suficient sau dacă vor fi suficiente șuruburi la sol mai ușoare. În unele cazuri, pot fi efectuate sondaje geologice pentru a evalua riscul de alunecări de teren sau eroziunea solului, în special pe pantele abrupte sau zonele predispuse la precipitații abundente.

Transport și manipulare a materialelor

În regiunile montane accidentate, transportul de materiale către locul de instalare este adesea cea mai consumatoare de timp și costisitoare parte a proiectului. Având în vedere lipsa infrastructurii rutiere, poate fi necesară expedierea materialelor către cea mai apropiată locație accesibilă și apoi să le transporte cu elicopter, vehicule pe tot terenul sau forță de muncă manuală.

Ridicarea elicopterului este utilizată în mod obișnuit pentru materiale mai mari, mai grele, precum panourile fotovoltaice, invertoarele și ramele de montare. În astfel de cazuri, trebuie utilizate echipamente de ridicare adecvate, cum ar fi fante și sisteme de echipament, pentru a asigura siguranța atât a materialelor, cât și a personalului implicat. Un elevator de elicopter poate fi scump, dar uneori este singura opțiune viabilă în locații de la distanță sau de mare altitudine, unde camioane sau macarale nu pot accesa.

Atunci când transportați materiale cu vehiculul, pot fi angajate vehicule pe tot terenul (ATV) sau vehicule urmărite. Aceste vehicule sunt special concepute pentru a gestiona înclinările abrupte, un teren accidentat și un teren neuniform, permițând transportul echipamentelor pe site-uri dificil de atins. Pentru proiecte mai mici, forța de muncă manuală poate fi necesară pentru a transporta materiale pe locul de instalare, în special atunci când accesul este limitat sau terenul este deosebit de dificil.

Forța de muncă locală și forța de muncă calificată

În regiunile montane îndepărtate, disponibilitatea unei forțe de muncă calificate poate fi o provocare semnificativă. Multe zone de munte sunt puțin populate, iar forța de muncă locală nu poate avea expertiza necesară pentru instalarea sistemului fotovoltaic. În aceste cazuri, poate fi necesar să se aducă forță de muncă specializată din alte regiuni sau țări.

Acest lucru necesită o coordonare și o planificare atentă, deoarece forța de muncă trebuie transportată pe șantier, necesitând adesea mai multe călătorii sau folosind elicoptere pentru grupuri mai mici. Echipa de construcții ar trebui, de asemenea, să fie instruită în cerințele specifice de instalare a sistemelor fotovoltaice pe teren accidentat, inclusiv cunoștințe despre protocoale de siguranță, lucrul cu echipamente specializate și adaptându -se la condiții meteorologice provocatoare.

Lucrul în zone îndepărtate implică adesea lucrul în condiții meteorologice dure, cum ar fi frigul extrem, vânturile mari și furtunile bruște. Acest lucru necesită ca echipajul de instalare să fie echipat în mod adecvat cu unelte de vreme rece și alte echipamente necesare pentru a le asigura siguranța. Mai mult, protocoalele de siguranță trebuie să fie respectate strict, deoarece lucrul la înălțime sau pe un teren provocator poate prezenta riscuri semnificative.

Considerații de mediu și de reglementare

Instalarea sistemelor fotovoltaice în regiuni muntoase îndepărtate necesită o atenție atentă asupra impactului asupra mediului și respectarea reglementărilor locale. În multe cazuri, ecosistemele de munte sunt sensibile și pot include animale sălbatice protejate, vegetație fragilă sau repere istorice. Este esențial să se efectueze o evaluare a impactului asupra mediului (EIA) înainte de a începe proiectul pentru a identifica eventualele probleme și a atenua riscurile.

Permiterea este adesea un proces care consumă timp și complex, necesitând aprobarea organismelor administrației locale, agențiilor de mediu și, eventual, grupurilor comunitare indigene sau locale. Procesul de autorizare poate implica trimiterea de planuri detaliate, efectuarea de sondaje ale site -ului și asigurarea faptului că proiectul nu va perturba viața sălbatică sau va dăuna mediului.

Întreținere și monitorizare pe termen lung

Odată ce sistemul fotovoltaic este instalat, provocările sunt departe de a se termina. În zonele de munte îndepărtate, întreținerea și monitorizarea periodică sunt esențiale pentru a se asigura că sistemul funcționează eficient. Datorită izolării multor site -uri de munte, întreținerea poate fi dificilă și costisitoare. Prin urmare, este important să proiectăm sistemul cu nevoi minime de întreținere, folosind materiale durabile care pot rezista la condiții meteorologice dure.

Sistemele de monitorizare la distanță sunt adesea folosite pentru a urmări performanța sistemului fotovoltaic în timp real. Aceste sisteme pot avertiza operatorii cu privire la probleme precum defecțiunea panoului, probleme de cablare sau eșec al invertorului, permițând o intervenție mai rapidă. În cazurile în care monitorizarea la distanță nu este posibilă, pot fi necesare vizite programate de întreținere.

Rolul proiectării structurale în asigurarea stabilității și durabilității sistemelor de montare PV montană

Proiectarea structurală a Montare PV de munte Sistemele joacă un rol crucial în asigurarea stabilității, durabilității și siguranței instalației. În regiunile muntoase, unde condițiile de mediu sunt adesea extreme și terenul este dificil, este esențial să proiectăm un sistem care să reziste la vânturi mari, ninsori abundente și activități seismice, menținând totodată funcționalitatea pe termen lung, în ciuda condițiilor dure.

Considerații de încărcare structurală

Unul dintre cele mai importante aspecte ale proiectării structurale este contabilizarea încărcărilor la care va fi supus sistemul de montare PV. Acestea includ:

*Încărcări moarte: greutatea sistemului de montare în sine, inclusiv șinele, parantezele și hardware -ul, precum și greutatea panourilor solare.

*Încărcări vii: greutatea de zăpadă, gheață sau alte resturi care se pot acumula pe sistem în timpul furtunilor.

*Încărcări de vânt: forța exercitată de vânt pe structura de montare, care poate fi deosebit de intensă în regiunile muntoase.

*Sarcini seismice: în regiunile predispuse la cutremure, activitatea seismică trebuie să fie luată în considerare și în proiectarea structurală a sistemului de montare.

Proiectarea structurală trebuie să se asigure că sistemul de montare poate rezista la aceste încărcări fără eșec. Inginerii folosesc diverse standarde, cum ar fi ASCE 7 sau Eurocode, pentru a calcula factorii de încărcare corespunzători și marjele de siguranță. Materiale precum oțel galvanizat sau aluminiu anodizat sunt adesea selectate pentru puterea și capacitatea lor de a rezista la aceste forțe.

Selectarea materialelor pentru sistemele de montare PV de munte

Selectarea materialelor este un alt factor cheie în asigurarea durabilității sistemului. Materialele utilizate pentru structura de montare trebuie să poată rezista la condițiile dure de mediu găsite în regiunile muntoase. Următoarele materiale sunt utilizate în mod obișnuit:

*Oțel galvanizat: oțelul este cunoscut pentru puterea sa, ceea ce îl face ideal pentru susținerea sarcinilor grele. Cu toate acestea, este susceptibilă la coroziune în medii umede sau umede, motiv pentru care galvanizarea este adesea folosită pentru a o proteja. Oțelul galvanizat la cald este în special durabil și poate rezista la condiții meteorologice extreme.

*Aluminiu: aluminiul este ușor și rezistent la coroziune, ceea ce îl face o alegere excelentă pentru instalațiile de munte, unde minimizarea greutății este crucială. Este adesea folosit pentru șinele și parantezele sistemului de montare.

*Oțel inoxidabil: oțelul inoxidabil este foarte rezistent la coroziune, ceea ce îl face o alegere adecvată pentru zonele cu niveluri ridicate de umiditate, cum ar fi regiunile montane de coastă sau de mare altitudine.

*Materiale compozite: în unele cazuri, materialele compuse pot fi utilizate pentru sistemele de montare, mai ales atunci când reducerea greutății este o prioritate. Aceste materiale combină rezistența cu greutatea scăzută și rezistența la factorii de mediu.

Alegerea materialului potrivit depinde de o varietate de factori, inclusiv climatul locației, condițiile solului și cerințele de încărcare preconizate. De asemenea, inginerii trebuie să ia în considerare capacitatea materialului de a rezista degradării UV, deoarece expunerea prelungită la lumina soarelui poate slăbi unele materiale în timp.

Considerații geotehnice

Compoziția solului și stabilitatea locului de instalare joacă un rol semnificativ în proiectarea structurală. Zonele muntoase prezintă adesea un teren stâncos, sol instabil sau pietriș liber, toate acestea pot face dificilă asigurarea fundamentelor sistemului de montare. Proprietățile geotehnice ale solului trebuie analizate cu atenție pentru a determina tipul de fundație care va oferi cea mai bună stabilitate.

În zonele cu sol liber, grămezi elicoidale sau șuruburi la sol pot fi utilizate pentru a ancora în siguranță structura de montare. În terenul stâncos, pot fi necesare micro-pile sau fundamente de beton găurite pentru a asigura o ancorare corespunzătoare. De asemenea, inginerii trebuie să țină seama de riscul de eroziune, în special pe pârtii, și să proiecteze sistemul pentru a minimiza mișcarea solului și pentru a menține stabilitatea structurală.

Rezistență dinamică de încărcare și vibrații

Regiunile montane sunt adesea supuse activității seismice, care pot introduce sarcini și vibrații dinamice în sistemul de montare. În astfel de zone, proiectarea structurală trebuie să țină cont de posibilitatea de cutremure, ceea ce poate determina scuturarea sau schimbarea sistemului.

Pentru a atenua acest lucru, sistemele de montare pot fi proiectate cu elemente de amortizare suplimentare sau articulații flexibile care pot absorbi energia generată de evenimente seismice. Prin încorporarea acestor caracteristici de proiectare, sistemul poate rezista la sarcini și vibrații dinamice fără a -i compromite integritatea.
