Cum să proiectați și să instalați eficient Sistemul de montare PV pentru acoperiș: un ghid complet

Principalele tipuri de acoperiș PV Sistem de montare

Sistem de montare PV pentru acoperiș este o componentă cheie a sistemului de generare a energiei fotovoltaice și își asumă sarcina importantă de a repara ferm modulele fotovoltaice de pe acoperiș. Odată cu dezvoltarea tehnologiei fotovoltaice și creșterea cererii, tipurile de sisteme de sprijin fotovoltaice pentru acoperiș devin din ce în ce mai diverse. Atunci când alegeți un sistem de sprijin fotovoltaic adecvat, trebuie luate în considerare structura, materialul, numărul de panouri fotovoltaice și factorii de mediu ai acoperișului. Următoarele sunt mai multe tipuri principale de sisteme de montare PV pentru acoperiș.

1.. Sistem de asistență fixă

Sistemul de sprijin fix este cel mai frecvent tip de suport fotovoltaic pentru acoperiș. Caracteristica sa este că, odată instalată suportul, unghiul nu va fi ajustat în timp. Sistemul de sprijin fix este de obicei potrivit pentru acoperișurile care nu sunt blocate și au suficientă lumină directă a soarelui. Sistemul are o structură simplă, costuri reduse și este ușor de instalat, potrivit pentru majoritatea clădirilor rezidențiale și comerciale.

Avantajul sistemului de asistență fixă ​​este rentabilitatea sa, care poate oferi utilizatorilor performanțe stabile de generare a energiei. Deoarece nu este necesar un mecanism de mișcare, întreținerea este simplă și fiabilitatea este ridicată. Suportul fix formează de obicei un unghi cu suprafața acoperișului într -un unghi mic, care poate absorbi eficient lumina soarelui și poate asigura o eficiență de înaltă generație a energiei. Pentru zonele cu condiții de iluminare bune și vânt scăzut, sistemul de sprijin fix este o alegere economică și eficientă.

2. Sistem de suport reglabil

În comparație cu sistemul de paranteze fixe, sistemul de suport reglabil are o flexibilitate mai mare. Principala sa caracteristică este că unghiul de înclinare al modulelor fotovoltaice poate fi ajustat în funcție de modificările sezoniere sau de diferite unghiuri de soare. Acest tip de sistem de paranteze este de obicei potrivit pentru acoperișuri cu condiții de iluminare complexe și trebuie să optimizeze eficiența generarii de energie.

Sistemul de suport reglabil poate fi împărțit în două tipuri: reglarea manuală și reglarea automată. Tipul de ajustare manuală necesită utilizatorului să ajusteze manual unghiul suportului în funcție de schimbările sezoniere și de vreme; În timp ce tipul de reglare automată ajustează automat unghiul printr -un dispozitiv mecanic pentru a maximiza eficiența generarii de energie. Avantajul parantezelor reglabile este că pot maximiza performanța de generare a energiei electrice a modulelor fotovoltaice în funcție de condițiile reale, în special adecvate pentru zonele în care unghiurile trebuie optimizate. Cu toate acestea, costul de instalare al sistemului de ajustare automată este ridicat și poate necesita mai multă întreținere și gestionare.

3. Sistem de paranteză ușoară

Sistemele de suporturi ușoare folosesc de obicei materiale ușoare din metal sau plastic și sunt potrivite pentru structuri ușoare ale acoperișului sau acoperișuri relativ slabe. Acest sistem de paranteze este deosebit de potrivit pentru clădirile cu o capacitate de încărcare structurală scăzută. Folosind paranteze ușoare, povara asupra acoperișului poate fi redusă eficient și poate fi evitată presiunea asupra acoperișului cauzată de suporturi supraponderale.

Avantajele acestui sistem sunt instalarea rapidă, costuri reduse și este foarte potrivit pentru o renovare sau extindere ulterioară. Dezavantajul sistemelor de montare ușoară este faptul că acestea nu pot fi la fel de stabile ca sistemele de montare grele, astfel încât trebuie să se acorde o considerație specială factorilor de mediu, cum ar fi încărcările vântului și ploaia și zăpada. Sistemele de montare ușoară sunt o alegere ideală pentru clădirile cu acoperișuri ușoare sau structuri complexe.

4. Sistem de montare plutitoare

Sistemul de montare plutitoare este un tip special de sistem de montare, care este de obicei utilizat pentru acoperișuri plate sau acoperișuri plate. Spre deosebire de sistemele tradiționale de montare, sistemele de montare plutitoare nu fixează în mod direct module fotovoltaice pe acoperiș prin metode tradiționale de fixare, ci stabilizează montarea pe acoperiș prin adăugarea greutății sau apăsarea greutății și, de obicei, nu necesită perforarea acoperișului.

Avantajul sistemului de montare plutitoare este că nu deteriorează integritatea acoperișului, ceea ce este deosebit de potrivit pentru clădirile care nu doresc să facă modificări majore în structura acoperișului. În plus, sistemul de montare plutitoare este extrem de adaptabil și poate răspunde flexibil la diferite caracteristici ale suprafeței acoperișului, în special pentru clădirile de închiriere sau clădirile care nu au modificări pe termen lung. Cu toate acestea, întrucât sistemele de montare plutitoare nu au fixare, trebuie acordată o atenție specială problemelor de încărcare a vântului în timpul instalării în zonele cu vânt puternic.

5. Sistem de paranteză tip Track

Sistemul de paranteză de tip track poartă în principal mai multe module fotovoltaice printr-o pistă lungă. Acest sistem poate muta panourile fotovoltaice pe pistă pentru reglarea și optimizarea unghiului. Sistemul de suport de tip traseu este potrivit pentru clădirile cu spațiu mare pentru acoperiș și trebuie să regleze unghiul de panouri fotovoltaice. Proiectarea suportului de tip traseu permite panourilor fotovoltaice să alunece orizontal, ajustând astfel direcția și unghiul componentelor, îmbunătățind în continuare eficiența generală a generarii de energie a sistemului.

Avantajul suportului de tip track este că poate obține o reglare mai flexibilă a componentelor pentru a se adapta la structura și condițiile de mediu ale diferitelor acoperișuri. Cu toate acestea, instalarea și întreținerea suportului de tip traseu sunt relativ complicate și costisitoare. Prin urmare, acest tip de sistem este mai potrivit pentru proiecte comerciale sau industriale la scară largă și nu este potrivit pentru instalații fotovoltaice la scară mică.

6. Sistem de pachete pliante

Sistemul de pachete de pliere este un sistem inovator de paranteză care poate fi pliat sau desfășurat în funcție de nevoi. Suportul de pliere nu numai că economisește spațiu, dar poate fi ajustat în funcție de condițiile reale pentru a se adapta la diferite unghiuri de lumină. În general, este potrivit pentru locurile în care unghiul trebuie ajustat în funcție de diferite anotimpuri, în special pentru zonele cu diferențe mari de lumină în timpul iernii sau vara.

Cel mai mare avantaj al sistemului de paranteze pliabile este flexibilitatea acestuia, care poate regla eficient unghiul panoului fotovoltaic în diferite perioade de timp pentru a se adapta la diferite condiții de soare. Datorită designului său pliabil, suportul pliabil are o utilizare a spațiului bun și este potrivit pentru instalarea acoperișului cu spațiu limitat. Dezavantajul este că necesită anumite operații manuale în timpul instalării și reglării, ceea ce este mai puțin convenabil decât sistemul de reglare automată.

7. Sistem de paranteză fotovoltaică de înaltă densitate

Sistemul fotovoltaic de înaltă densitate este un sistem fotovoltaic pe acoperiș, potrivit pentru o cerere mare de energie. Optimizează aspectul suportului, reduce diferența dintre modulele fotovoltaice și folosește spațiul acoperișului. Sistemul este potrivit pentru aplicații comerciale și industriale care necesită o generare de energie eficientă.

Avantajul parantezelor de înaltă densitate este că folosesc spațiul în mod eficient, sunt potrivite pentru situațiile în care suprafața acoperișului este limitată și poate crește capacitatea de generare a energiei pe unitatea de unitate. Cu toate acestea, din cauza aspectului strâns, este necesară mai multă atenție în timpul întreținerii, în special în ceea ce privește curățarea și inspecția, și pot exista unele dificultăți operaționale.

Cum să judeci dacă acoperișul este potrivit pentru instalarea unui Sistem de montare PV

Pe măsură ce cererea globală de energie regenerabilă crește, sistemele de generare a energiei fotovoltaice pe acoperiș au devenit treptat o modalitate importantă pentru casele și întreprinderile de a utiliza energia solară. Înainte de a instala un sistem de montare fotovoltaică, este un pas crucial pentru a judeca dacă acoperișul este potrivit pentru instalarea unui sistem de montare PV. Diferite tipuri de acoperișuri diferă în ceea ce privește capacitatea de încărcare, stabilitatea structurală, unghiurile și spațiul, astfel încât este necesară o evaluare detaliată.

1. Structura acoperișului și capacitatea de încărcare

În primul rând, structura și capacitatea de încărcare a acoperișului sunt factorii cei mai de bază pentru a determina dacă este potrivit pentru instalarea unui sistem de montare PV. Sistemul de suport fotovoltaic în sine are o anumită greutate, mai ales atunci când instalează mai multe module fotovoltaice, acoperișul trebuie să aibă o capacitate suficientă de încărcare pentru a susține greutatea suportului fotovoltaic și a modulelor. În general, tipul structural al acoperișului determină capacitatea sa de încărcare.

Structurile comune ale acoperișului includ acoperișuri din lemn, acoperișuri din beton, acoperișuri metalice și acoperișuri de gresie. Capacitatea de încărcare a diferitelor materiale și structuri pentru acoperiș variază foarte mult, astfel încât înainte de instalarea unui sistem de asistență fotovoltaică, capacitatea de încărcare a acoperișului trebuie evaluată în detaliu. Pentru acoperișurile din lemn sau acoperișurile de gresie, dacă capacitatea de încărcare este insuficientă, poate fi necesară o armare înainte de instalare. Pentru acoperișurile din beton, capacitatea de încărcare este de obicei puternică, dar este necesară, de asemenea, verificarea dacă există fisuri sau alte daune pe suprafața acoperișului.

În plus, trebuie luată în considerare și durata de viață a proiectării și a serviciilor de viață a acoperișului. Dacă acoperișul este aproape de sfârșitul duratei de viață, poate fi necesar să fie înlocuit sau reparat, în caz contrar, problema de îmbătrânire a acoperișului poate provoca instabilitatea sistemului de paranteză după instalarea sistemului de paranteză fotovoltaică.

2.. Panta și unghiul acoperișului

Panta și unghiul acoperișului sunt cruciale pentru instalarea parantezelor fotovoltaice. Proiectarea sistemului de paranteză fotovoltaică ajustează de obicei unghiul de înclinare al modulului fotovoltaic în funcție de panta și unghiul acoperișului pentru a se asigura că modulul poate primi lumina soarelui în cea mai mare măsură. Cu cât este mai mare panta acoperișului, cu atât este mai diversă intervalul de reglare și metodele de instalare ale sistemului de paranteză.

În general, unghiul optim de instalare al sistemului fotovoltaic este de obicei între 15 grade și 40 de grade, iar unghiul specific va fi determinat în funcție de locația geografică și radiațiile solare. Dacă panta acoperișului este prea mică sau prea mare, poate fi necesar să se utilizeze o suport de reglare a unghiului pentru a regla unghiul de instalare al panoului fotovoltaic. În plus, un acoperiș prea plat sau înclinat poate provoca o stabilitate insuficientă a suportului, astfel încât armarea structurală este necesară în funcție de condițiile reale.

Pentru unele acoperișuri plate, unghiul de instalare al sistemului de paranteză poate fi reglat prin reglarea unghiului suportului în sine pentru a atinge unghiul optim de iluminare, în timp ce pentru acoperișurile înclinate, metoda de instalare a parantezei poate fi determinată în funcție de panta acoperișului. Pe scurt, panta și unghiul acoperișului afectează în mod direct eficiența generarii de energie a panoului fotovoltaic, astfel încât este necesară o evaluare detaliată înainte de instalare pe baza situației reale.

3. Orientarea și umbrirea acoperișului

Orientarea acoperișului este unul dintre factorii cheie care afectează eficiența generarii de energie fotovoltaică. Cea mai bună orientare pentru module fotovoltaice este spre sud, deoarece sudul poate primi cea mai mare lumină solară, în special în emisfera nordică. Acoperișurile orientate spre sud pot obține mai multe radiații solare, îmbunătățind astfel eficiența generală a sistemului de generare a energiei fotovoltaice. Pentru acoperișurile orientate spre est sau spre vest, deși eficiența generarii de energie este ușor mai mică, ele pot fi în continuare instalate și pot obține o anumită cantitate de generare de energie.

Pe lângă orientare, umbrirea este, de asemenea, o considerație importantă. Copacii, clădirile, firele și alte obstrucții înconjurătoare pot afecta zona de iradiere a modulului fotovoltaic, afectând astfel eficiența generarii de energie. Prin urmare, atunci când judecați dacă acoperișul este potrivit pentru instalarea unui sistem de paranteză fotovoltaică, este necesar să luăm în considerare dacă există obstrucții în mediul înconjurător și să vă asigurați că sistemul fotovoltaic poate primi cât mai multă lumină solară în condiții de toate condițiile de vreme. Dacă există multe obstacole, puteți lua în considerare reducerea umbririi prin tăierea copacilor sau reglarea aspectului sistemului de suport.

4. Starea și materialul suprafeței acoperișului

Condiția de suprafață și materialul acoperișului sunt, de asemenea, factori cheie care afectează instalarea sistemului de paranteză fotovoltaică. Diferite materiale de acoperiș vor afecta metoda de instalare și fermitatea sistemului de suport. Materialele comune pentru acoperiș includ plăci, foi de metal, plăci de asfalt și beton. Fiecare material are caracteristici diferite și necesită metode de instalare diferite.

Pentru acoperișurile de gresie, este necesar să evitați deteriorarea stratului impermeabil al acoperișului atunci când instalați suportul fotovoltaic, astfel încât să puteți alege un sistem de suport care nu pătrunde în acoperiș, cum ar fi un suport ponderat sau un suport de clemă. Pentru acoperișurile metalice, suportul poate fi fixat prin perforație, astfel încât instalarea este relativ simplă. Acoperișurile din beton folosesc de obicei șuruburi de expansiune sau ancore chimice pentru a repara suportul, dar este necesar să se confirme dacă structura acoperișului poate suporta greutatea sistemului de suport.

În plus, trebuie evaluată și planeitatea suprafeței acoperișului. Dacă există fisuri, ondulații sau probleme de îmbătrânire pe suprafața acoperișului, acest lucru poate afecta stabilitatea și durata de viață pe termen lung a sistemului de paranteză. Prin urmare, înainte de instalare, suprafața acoperișului trebuie inspectată pentru a se asigura că nu există zone rupte sau inegale. Dacă se constată că acoperișul este grav deteriorat, este posibil să fie necesar să fie reparată înainte de a lua în considerare instalarea sistemului fotovoltaic.

5. Întreținerea și siguranța acoperișului

Întreținerea și siguranța acoperișului este unul dintre factorii care trebuie luați în considerare la instalarea unui sistem de paranteză fotovoltaică. Sistemul de paranteză fotovoltaică trebuie instalat ferm, astfel încât stabilitatea și fiabilitatea acoperișului trebuie să fie asigurată. Dacă există probleme structurale cu acoperișul, cum ar fi scufundarea acoperișului, fisurarea sau scurgerea, acestea trebuie reparate înainte de a instala sistemul de montare PV.

În plus, siguranța acoperișului trebuie, de asemenea, evaluată. În timpul procesului de instalare, lucrătorii în construcții trebuie să asigure siguranța acoperișului pentru a evita accidentele de siguranță cauzate de funcționarea necorespunzătoare. Atunci când instalați sistemul de asistență fotovoltaică, este necesar să vă asigurați că acoperișul poate suporta greutatea echipamentelor de instalare și a lucrătorilor de construcții, astfel încât o evaluare detaliată a acoperișului este necesară pentru a asigura siguranța în timpul procesului de construcție.

Cum să alegeți cel adecvat Sistem de montare PV Conform materialului de acoperiș

Sistemul de montare PV este partea principală a sistemului de generare a energiei fotovoltaice. Funcția sa principală este de a remedia modulele fotovoltaice de pe acoperiș și de a asigura stabilitatea și siguranța acestuia. Alegerea materialelor de acoperiș afectează în mod direct metoda de proiectare și instalare a sistemului de montare PV. Diferite tipuri de materiale pentru acoperiș au caracteristici diferite. Prin urmare, atunci când selectați suporturi fotovoltaice, factori precum structura acoperișului, capacitatea de încărcare, rezistența la vânt și dacă este ușor de perforat trebuie să fie considerați în mod cuprinzător.

1.. Acoperiș de șindrilă asfalt

Acoperișurile de șindrilă de asfalt sunt frecvente în clădirile rezidențiale și au avantajele unei bune performanțe impermeabile, construcții simple și costuri reduse. Cu toate acestea, acoperișurile de șindrilă asfaltului sunt relativ subțiri și au o capacitate de rulment structurală limitată. Prin urmare, atunci când selectați un sistem de montare fotovoltaică, ar trebui să se acorde o atenție specială potrivirii capacității de rulare. Deoarece materialul de șindrilă de asfalt este moale, forajul direct poate provoca deteriorarea stratului impermeabil și poate afecta sigilarea acoperișului.

Pentru acoperișurile de șindrilă asfaltului, sunt utilizate de obicei sisteme de sprijin neperforate, sau se folosesc tipuri de suport cu o penetrare mai mică. Aceste suporturi pot fi instalate prin metode speciale de greutate sau de prindere, fără a pătrunde pe acoperiș pentru a evita deteriorarea stratului impermeabil. Suporturile plutitoare și suporturile purtătoare de greutate sunt de obicei alegeri mai bune. Acest tip de suport este ușor de instalat și nu va deteriora structura acoperișului. Este potrivit pentru acoperișuri cu încărcături mai ușoare.

2. Acoperișul metalic

Materialele de acoperiș din metal includ plăci de oțel, plăci de aluminiu, etc. Avantajele lor principale sunt rezistența ridicată, durabilitatea bună, rezistența puternică a vântului și o impermeabilitate bună. Structura acoperișului acoperișurilor metalice este de obicei puternică și poate rezista la sarcini mari. Prin urmare, pentru acoperișurile metalice, puteți alege un sistem de paranteze fotovoltaice fixe, care este fixat direct pe acoperiș, iar procesul de instalare este relativ simplu.

Atunci când alegeți un suport fotovoltaic pentru un acoperiș metalic, trebuie să luați în considerare tipul și grosimea materialului metalic. Pentru acoperișuri metalice mai groase, sistemul de suport poate fi fixat direct pe acoperiș prin perforare; Pentru acoperișurile metalice mai subțiri, trebuie să alegeți un sistem de suport cu suport reglabil pentru a evita presiunea excesivă pe acoperiș. În plus, utilizarea sistemelor anti-coroziune de metal poate crește în mod eficient durata de viață a parantezelor fotovoltaice, în special în zone cu medii relativ umede, cum ar fi litoralul.

3. Acoperiș plat

Caracteristica acoperișurilor plate este că nu există înclinație, iar instalarea modulelor fotovoltaice necesită ca sistemul de paranteză să regleze unghiul panourilor fotovoltaice. Acoperișurile plate sunt frecvente în clădiri comerciale și plante industriale. De obicei, sunt confecționate din beton sau materiale din beton armat și au o capacitate puternică de rulment. În acest caz, pot fi utilizate o varietate de sisteme de asistență, inclusiv suporturi fixe, suporturi reglabile și suporturi plutitoare.

Deoarece acoperișurile plate sunt de obicei mari în zonă și nu au un unghi de înclinare, atunci când alegeți un sistem de sprijin, este necesar să se facă ajustări rezonabile ale unghiului în funcție de locația de instalare specifică și condițiile de iluminare. Dacă condițiile de iluminare sunt relativ fixate, se poate selecta un suport fix; Dacă unghiul de iluminare variază foarte mult cu anotimpurile, poate fi selectat un suport reglabil, sau chiar un sistem de asistență cu piese poate fi utilizat pentru a regla unghiul modulului fotovoltaic în momente diferite. În plus, întrucât structura acoperișului plat are de obicei o capacitate puternică de rulment, un sistem de sprijin mai greu, cum ar fi un suport pentru balast, poate fi selectat pentru a asigura stabilitatea sistemului.

4. Acoperiș de beton

Acoperișurile din beton sunt utilizate pe scară largă în clădiri înalte și în clădiri comerciale. Sunt foarte puternice și durabile și au o rezistență puternică a vântului și o capacitate de încărcare. Pentru acoperișurile din beton, pot fi selectate diferite tipuri de sisteme de sprijin, în special suporturi grele care pot rezista la sarcini mari. Cerințele acoperișurilor din beton pentru suport sunt reflectate în principal în metoda de fixare. În general, se folosește un sistem de suport perforat, adică suportul este fixat direct pe acoperiș prin perforarea găurilor pentru a asigura stabilitatea modulului fotovoltaic.

Atunci când selectați o paranteză, este necesar să vă asigurați că materialul de suport are o rezistență puternică la coroziune, deoarece umiditatea acoperișului de beton este ridicată, ceea ce este ușor de provocat probleme de coroziune ale suportului metalic. Prin urmare, suporturile metalice tratate din oțel inoxidabil sau anti-coroziune sunt mai potrivite. În plus, atunci când instalați paranteze pe acoperișurile din beton, planeitatea suprafeței acoperișului trebuie, de asemenea, luată în considerare pentru a evita dificultățile de instalare cauzate de inegalitatea suportului și a suprafeței acoperișului.

5. Acoperișuri din lemn

Acoperișurile din lemn sunt de obicei utilizate în unele case tradiționale sau în unele clădiri cu valoare istorică. Structura lor este ușoară și frumoasă, dar capacitatea lor de încărcare este relativ slabă. Prin urmare, selecția de paranteze fotovoltaice pentru acoperișurile din lemn necesită îngrijiri speciale pentru a evita deteriorarea structurii acoperișului sau a provoca îmbătrânirea și degradarea lemnului. Pentru a proteja acoperișul din lemn, trebuie evitată foraj direct pe acoperiș.

Pentru acoperișurile din lemn, tipurile de suport utilizate în mod obișnuit sunt sisteme de paranteză plutitoare sau sisteme de suport neperforate. Sistemul de pachete plutitoare poate repara stabil suportul de pe acoperiș adăugând greutate sau apăsând greutatea, fără a pătrunde pe suprafața acoperișului și poate proteja lemnul de umiditate și deteriorare. În plus, puteți alege, de asemenea, o suport cu o penetrare mai mică, cum ar fi o combinație de șuruburi de auto-tapare și materiale de etanșare pentru a reduce impactul asupra suprafeței acoperișului.

6. Acoperișuri de gresie

Acoperișurile din gresie sunt un tip de acoperiș tradițional obișnuit, potrivit pentru majoritatea climatelor. Acoperișurile din gresie sunt puternice din punct de vedere structural, dar suprafața lor este inegală, astfel încât este necesară alegerea unei suporturi fotovoltaice care să se poată adapta la neregulile suprafeței de faianță. Problema principală cu acoperișurile de gresie este modul de remediere eficientă a suportului fără a deteriora plăcile.

Pentru acoperișurile de gresie, sunt de obicei utilizate paranteze de clemă sau suporturi ponderate. Aceste paranteze montează modulele fotovoltaice de pe acoperiș prin prindere sau ponderare fără a perfora plăcile. Sistemul de suport pentru clemă poate evita deteriorarea suprafeței acoperișului, asigurând în același timp stabilitatea suportului. În plus, instalarea acoperișurilor de gresie necesită, de asemenea, atenție la sigilare pentru a preveni pătrunderea umidității.

Cerințe de proiectare pentru acoperiș PV Sistem de montare

Ca o componentă cheie a sistemului solar de generare a energiei fotovoltaice, Sistem de montare PV pentru acoperiș poartă responsabilitatea importantă de a repara modulele fotovoltaice de pe acoperiș. Proiectarea sistemului de asistență nu trebuie să ia în considerare doar stabilitatea și siguranța modulelor, ci și să-și asigure fiabilitatea și eficiența pe termen lung. Cerințele de proiectare ale sistemului de asistență fotovoltaică pe acoperiș implică multe aspecte, inclusiv analiza încărcăturii, stabilitatea structurală, proiectarea rezistenței la vânt și zăpadă, performanță impermeabilă, comoditate de instalare etc.

1. Capacitatea rulmentului și analiza sarcinii

Sistemul de asistență fotovoltaică pe acoperiș trebuie să poată rezista la greutatea modulelor fotovoltaice în sine și la sarcinile externe de mediu (cum ar fi încărcările vântului, încărcările de zăpadă etc.). În timpul proiectării, este necesară o analiză detaliată a capacității de rulare a acoperișului pentru a se asigura că sistemul de asistență nu va fi supraîncărcat. Atunci când proiectați suportul, calculul sarcinii trebuie efectuat în funcție de factori precum tipul de acoperiș, materialul de suport și greutatea modulelor fotovoltaice pentru a asigura stabilitatea sistemului.

Analiza încărcării trebuie să ia în considerare sarcinile statice și sarcinile dinamice. Încărcările statice includ greutatea modulelor fotovoltaice, în timp ce sarcinile dinamice provin în principal din factori precum vânt, presiunea zăpezii și cutremure. Sarcina vântului este un factor important care afectează stabilitatea sistemului fotovoltaic al acoperișului, în special în locurile cu viteză mare a vântului sau vânt puternic în zonă. Proiectarea suportului trebuie să țină seama de influența presiunii vântului și de a efectua întărirea necesară în proiectare.

2.. Stabilitatea structurală și rezistența vântului

Sistemul fotovoltaic al acoperișului trebuie să aibă o stabilitate structurală suficientă pentru a rezista diferitelor forțe externe în condiții meteorologice severe, în special vânturi puternice. Proiectarea sistemului de paranteză trebuie să ia în considerare conexiunea dintre paranteză și modulul fotovoltaic și acoperiș, precum și rezistența și duritatea materialului. Încărcarea vântului este un factor cheie în proiectare, în special în unele zone cu vânt puternic. Sistemul de paranteză fotovoltaică trebuie să asigure o rezistență suficientă a vântului pentru a împiedica căderea parantezei sau modulul fotovoltaic să fie deteriorat pe vreme de vânt.

Proiectarea rezistenței la vânt a suportului ar trebui să urmeze anumite specificații, ținând cont de viteza vântului, presiunea vântului și orientarea acoperișului în diferite regiuni și selectarea materialului și structurii corespunzătoare. Structurile comune de paranteze, cum ar fi parantezele cu o singură coloană și parantezele cu două coloane, trebuie să fie proiectate în funcție de situația reală a acoperișului pentru a se asigura că sistemul de paranteze poate menține o stabilitate bună sub acțiunea încărcăturii vântului.

3. Anti-coroziune și rezistență la vreme

Întrucât sistemul fotovoltaic de pe acoperiș trebuie să fie expus la mediul extern pentru o lungă perioadă de timp, rezistența la coroziune și rezistența la intemperii a materialelor sale sunt cruciale. Mai ales în zonele cu umiditate, spray de sare și poluare grea, rezistența la coroziune a sistemului de paranteze trebuie să îndeplinească anumite standarde. Materialele de bracket obișnuite, cum ar fi aliaj de aluminiu, oțel inoxidabil și oțel galvanizat, toate au o rezistență bună la coroziune.

La proiectare, tratamentul la suprafață al parantezei trebuie, de asemenea, să ia în considerare factorii de mediu. De exemplu, materialele cu rezistență la coroziune a spray-ului cu sare ar trebui să fie selectate în zonele de coastă, în timp ce în zonele cu mai multă ploaie, ar trebui să se acorde o atenție specială proiectării anti-rust. Conectorii, șuruburile și alte părți ale suportului ar trebui, de asemenea, să fie luate în considerare pentru tratamentul anti-coroziune pentru a prelungi durata de serviciu a suportului și pentru a asigura stabilitatea în timpul utilizării pe termen lung.

4. Proiectare impermeabilă

Proiectarea sistemului de paranteză fotovoltaică pe acoperiș trebuie să se asigure că stratul impermeabil al acoperișului nu este deteriorat pentru a evita riscurile de scurgere inutile pe acoperiș în timpul instalării. În special pe acoperișurile tradiționale de gresie și acoperișurile de gresie asfalt, suportul trebuie instalat într -un mod care să evite deteriorarea acoperișului, iar suportul penetrant trebuie să fie întăriți cu materiale profesionale de etanșare pentru a asigura performanța impermeabilă a acoperișului.

Sistemul de paranteză care nu se penetrează este o direcție importantă în proiectarea impermeabilă. Acest sistem de paranteze instalează ferm modulele fotovoltaice de pe acoperiș prin ponderare sau prindere fără a pătrunde pe suprafața acoperișului, evitând deteriorarea stratului impermeabil al acoperișului. Sistemul de paranteză plutitoare este, de asemenea, o opțiune adecvată pentru acoperișuri cu cerințe ridicate de apă. Poate evita lăsarea găurilor pe acoperiș, menținând astfel integritatea și impermeabilitatea acoperișului.

5. Conveniență și întreținere a instalării

Proiectarea sistemului de suport fotovoltaic pentru acoperiș trebuie să țină seama, de asemenea, de comoditatea instalării și a nevoilor ulterioare de întreținere. Instalarea sistemului de paranteză ar trebui să fie simplificată pe cât posibil pentru a reduce timpul de instalare și intensitatea forței de muncă și pentru a reduce costurile de instalare. Atunci când proiectăm, componentele suportului ar trebui să fie ușor de transportat, transportat și asamblat, reducând operațiunile obositoare în timpul procesării și construcției la fața locului.

În plus, sistemul de paranteză trebuie, de asemenea, să fie ușor de întreținut și de inspectat în viitor. În timpul utilizării pe termen lung, modulele fotovoltaice pot afecta eficiența generarii de energie din cauza prafului și murdăriei, astfel încât sistemul de paranteze trebuie să lase suficient spațiu pentru ca personalul să fie curățat, inspectat și întreținut. La proiectare, distanța dintre paranteze ar trebui să fie luată în considerare pentru a se asigura că există suficient spațiu pentru curățarea și întreținerea modulelor fotovoltaice după instalare.

6. Compatibilitatea sistemului

Proiectarea sistemului de paranteză fotovoltaică ar trebui să ia în considerare și compatibilitatea cu modulele fotovoltaice. Modulele fotovoltaice ale diferitelor mărci și modele variază ca mărime, greutate etc., astfel încât sistemul de paranteză trebuie să aibă un anumit grad de adaptabilitate pentru a susține diferite tipuri de module PV. În același timp, metoda de conectare a suportului ar trebui să asigure conexiunea fiabilă cu modulul PV pentru a evita dezlegarea sau deplasarea modulului din cauza nepotrivirii dintre paranteză și modul.

Pentru sistemele de generare a energiei fotovoltaice pe scară largă, proiectarea sistemului de paranteză ar trebui să ia în considerare, de asemenea, coordonarea cu alte componente, cum ar fi invertoarele, cablurile și sistemele de monitorizare pentru a asigura funcționarea eficientă a întregului sistem de generare a energiei fotovoltaice. În proiectele la scară largă, proiectarea sistemului de paranteză trebuie să țină cont de integrare și modularitate pentru a facilita extinderea și modernizarea ulterioară.

Cum asigură suportul fotovoltaic al acoperișului stabilitatea și siguranța panourilor fotovoltaice?

Sistemul de suport fotovoltaic al acoperișului este o parte indispensabilă a sistemului de generare a energiei fotovoltaice. Poartă sarcina de a repara panourile fotovoltaice în siguranță și stabil pe acoperiș. Suportul fotovoltaic nu numai că trebuie să asigure fixarea componentelor fotovoltaice, dar, de asemenea, să se ocupe eficient de factori de mediu externi, cum ar fi vânt, ploaie și zăpadă, pentru a asigura siguranța pe termen lung și funcționarea stabilă a sistemului. Proiectarea și instalarea sistemului de paranteză afectează în mod direct stabilitatea și siguranța panourilor fotovoltaice.

1. întăriți conexiunea dintre suport și acoperiș

Proiectarea sistemului fotovoltaic de acoperiș trebuie să se asigure mai întâi că există o conexiune fiabilă între suport și acoperiș. Indiferent dacă este vorba despre o paranteză fixă, o suport reglabil sau o suport plutitor, fermitatea și stabilitatea conexiunii afectează direct siguranța componentelor fotovoltaice. Există, de obicei, două moduri de conectare a sistemului de suport la acoperiș: perforat și non-perforat. Suportul perforat este fixat pe acoperiș de șuruburi. Această metodă este potrivită pentru acoperișurile cu materiale solide, cum ar fi acoperișurile metalice și acoperișurile din beton; În timp ce suportul non-perforat este instalat prin ponderare sau prindere, ceea ce este potrivit pentru acoperișuri, cum ar fi plăci de asfalt și plăci, pentru a evita deteriorarea stratului impermeabil al acoperișului.

Părțile de conectare ale sistemului de paranteză, cum ar fi șuruburile, cataramele și plăcile de presiune, sunt de obicei confecționate din materiale rezistente la coroziune, cum ar fi oțel inoxidabil și aliaj de aluminiu pentru a spori rezistența conexiunii dintre paranteză și acoperiș. În cadrul acțiunii forțelor externe, cum ar fi încărcările vântului, zăpada abundentă sau cutremurele, aceste piese de conectare pot transmite și dispersa în mod eficient forțele externe pentru a se asigura că panourile fotovoltaice sunt instalate ferm pe acoperiș, evitând pericolele de siguranță ale panourilor fotovoltaice care se încadrează sau se schimbă din cauza conexiunilor libere.

2. Îmbunătățiți rezistența vântului

Vântul este unul dintre principalii factori care afectează stabilitatea sistemelor de paranteză fotovoltaică pe acoperiș, în special în zonele cu vânt puternic. Pentru a asigura stabilitatea panourilor fotovoltaice, sistemul de paranteze trebuie să aibă o rezistență suficientă a vântului. La proiectare, sistemul de paranteză trebuie să calculeze sarcina vântului pe baza unor factori precum nivelul vântului, orientarea acoperișului și influența clădirilor din jur. Materialul și structura suportului trebuie să poată rezista la impactul vânturilor puternice pentru a evita deplasarea sau căderea atunci când viteza vântului este mare.

Proiectarea rezistenței la vânt a sistemului de paranteză include creșterea rezistenței la vânt a suportului, proiectarea în mod rezonabil a unghiului de înclinare a suportului și consolidarea conexiunii fixe cu acoperișul. În unele zone cu vânturi puternice, structurile de suport armat sunt de obicei utilizate pentru a crește greutatea și dimensiunea suportului pentru a îmbunătăți rezistența la vânt a sistemului. Pentru a preveni flotabilitatea sau tracțiunea generată de vânt să afecteze panourile fotovoltaice, proiectarea suportului trebuie, de asemenea, să ia în considerare aspectul și unghiul de instalare a panourilor fotovoltaice pentru a se asigura că pot funcționa stabil în vânt puternic.

3. Luați în considerare rezistența la încărcarea zăpezii

În zonele reci sau în mediile înzăpezite, sistemul de paranteză fotovoltaică trebuie să aibă, de asemenea, o rezistență bună la încărcarea zăpezii. Acumularea de zăpadă nu numai că crește greutatea modulelor fotovoltaice, dar poate provoca presiune asupra suportului, mai ales atunci când acoperișul are un unghi mic de înclinare, stratul de zăpadă este ușor de acumulat, crescând sarcina pe paranteză. Prin urmare, proiectarea suportului trebuie să țină seama de presiunea acumulării de zăpadă și a capacității de rulare a acoperișului.

Pentru a îmbunătăți rezistența la zăpadă a sistemului de paranteză fotovoltaică, proiectarea poate fi utilizată pentru a crește fundația suportului, pentru a crește distanța de suport, etc. pentru a dispersa sarcina de zăpadă pentru a evita presiunea excesivă asupra unei singure pachete. În același timp, materialul suportului trebuie, de asemenea, să aibă o durabilitate suficientă pentru a rezista la presiunea de zăpadă pe termen lung, fără deformare sau deteriorare. Mai ales în zonele de înaltă latitudine sau în zonele înzăpezite, designul de rezistență la zăpadă a sistemului de paranteze este un factor important în asigurarea stabilității panourilor fotovoltaice.

4. Preveniți mișcarea și înclinarea panourilor fotovoltaice

Stabilitatea parantezelor fotovoltaice trebuie, de asemenea, să se asigure că panourile fotovoltaice nu se mișcă sau nu se înclină în nicio direcție orizontală sau verticală după instalare. Proiectarea structurală a sistemului de paranteză ar trebui să se asigure că panourile fotovoltaice sunt ferm fixate pentru a împiedica vânt, vibrații sau alte forțe externe să provoace slăbirea sau înclinarea panourilor fotovoltaice. Când instalați suportul, asigurați -vă că fiecare punct de conectare al suportului este ferm și metoda de fixare cu panoul fotovoltaic este adecvată.

Metodele comune de fixare a suporturilor includ prindere, compresie și fixare a șuruburilor, ceea ce poate împiedica eficient să se deplaseze panoul fotovoltaic sub vânt sau vibrații. În plus, unghiul de instalare al panoului fotovoltaic trebuie, de asemenea, să fie ajustat în mod rezonabil în funcție de condițiile de iluminare și de condițiile meteorologice ale regiunii pentru a reduce impactul mediului extern asupra panoului fotovoltaic și pentru a îmbunătăți stabilitatea și eficiența generarii de energie.

5. Preveniți schimbările excesive de temperatură

Modulele fotovoltaice vor fi afectate de schimbările de temperatură în timpul utilizării pe termen lung, în special în zonele cu diferențe mari de temperatură. Modificările de temperatură pot determina extinderea sau contractarea panourilor fotovoltaice, afectând astfel stabilitatea panourilor fotovoltaice. Pentru a evita această situație, proiectarea suportului fotovoltaic ar trebui să aibă o anumită adaptabilitate a temperaturii și să utilizeze materiale rezistente la temperatură și temperatură scăzută pentru a se asigura că paranteza își poate menține stabilitatea structurală în diferite condiții climatice.

În același timp, metoda de instalare a sistemului de paranteză ar trebui să țină cont de factorii de expansiune termică și contracție. De exemplu, ar trebui să existe suficient spațiu între paranteză și panoul fotovoltaic pentru a permite panoului fotovoltaic să se extindă și să se contracte ușor din cauza schimbărilor de temperatură, pentru a evita stresul excesiv care provoacă daune sau căderea panoului fotovoltaic.

6. Anti-coroziune și durabilitate

Sistemul de suport fotovoltaic al acoperișului trebuie să fie expus la mediul extern pentru o lungă perioadă de timp, astfel încât performanța anti-coroziune este crucială. Materialul de suport trebuie să aibă o rezistență bună la coroziune pentru a preveni coroziunea în medii precum umiditatea și spray -ul de sare, ceea ce afectează rezistența și stabilitatea suportului. Materialele comune rezistente la coroziune includ oțel inoxidabil, aliaj de aluminiu, oțel galvanizat, etc. Aceste materiale pot prelungi eficient durata de viață a suportului și pot evita defecțiunea structurii suportului din cauza coroziunii.

Tratamentul de suprafață al sistemului de paranteză joacă, de asemenea, un rol anticorroziune. De exemplu, utilizarea de pulverizare, anodizare și alte metode de tratament poate îmbunătăți rezistența la coroziune a suprafeței parantezei, să se asigure că sistemul de paranteze menține întotdeauna performanțe bune în timpul utilizării pe termen lung și să evite dezlegarea sau căderea panoului fotovoltaic din cauza coroziunii.

7. Întreținere și reparații

Proiectarea sistemului de paranteză fotovoltaică nu trebuie să asigure numai stabilitatea și siguranța panoului fotovoltaic, dar, de asemenea, să ia în considerare întreținerea și reparația ulterioară. În timpul proiectării, sistemul de paranteză ar trebui să fie ușor de curățat, de inspectat și de reparare pentru a prelungi durata de viață a sistemului fotovoltaic. Trebuie lăsat un spațiu suficient între modulele fotovoltaice și paranteza pentru a facilita personalul să funcționeze în întreținerea zilnică și să evite impactul proiectării de paranteză nerezonabile asupra lucrărilor de întreținere ulterioară.

În același timp, proiectarea suportului ar trebui să evite acumularea de praf sau apă care afectează eficiența generarii de energie a panoului fotovoltaic. Sistemul de paranteze trebuie să fie proiectat într-o structură ușor de curățat pentru a evita acumularea excesivă de murdărie pe suprafața suportului sau în jurul panoului fotovoltaic, care afectează eficiența de funcționare a sistemului fotovoltaic.

Cum se conectează PV -ul m Sistem de outing către structura acoperișului

Sistemul de montare fotovoltaică este o parte indispensabilă a sistemului de generare a energiei solare, care este responsabil în principal de instalarea ferm a panourilor fotovoltaice pe acoperiș sau pe sol. Metoda de conectare între sistemul de asistență și structura acoperișului determină în mod direct stabilitatea, siguranța și fiabilitatea pe termen lung a sistemului fotovoltaic. Metoda de conectare corectă poate asigura funcționarea stabilă a sistemului de sprijin în condiții meteorologice extreme, cum ar fi vânt, ploaie și zăpadă. Diferite tipuri de acoperișuri necesită diferite metode de conectare pentru a asigura fermitatea și performanța de protecție a sistemului de asistență.

1. Conexiune între acoperișul din lemn și sistemul de montare PV

Acoperișurile din lemn sunt de obicei compuse din grinzi de lemn și scânduri din lemn, iar structura purtătoare de încărcare este relativ ușoară. La instalarea suporturilor fotovoltaice, ar trebui să se acorde o atenție specială alegerii metodei de conectare, deoarece structura lemnului este relativ moale și extrem de variabilă. În general, metoda de conectare a acoperișurilor din lemn este instalată în principal prin șuruburi care pătrund în acoperiș sau suporturi speciale de fixare.

Metodele de conectare comune includ următoarele:

Conexiune de penetrare: Această metodă este de a repara suportul pe grinzile de lemn sau plăcile de lemn ale acoperișului de lemn prin perforarea găurilor și utilizați șuruburi de expansiune sau ancore chimice pentru armare. Trebuie menționat că atunci când pătrundeți pe acoperiș, trebuie să se asigure că stratul impermeabil nu va fi deteriorat. În timpul instalării, găurile trebuie să fie umplute cu materiale de etanșare (cum ar fi garnituri impermeabile) pentru a preveni pătrunderea apei de ploaie.

Sistem de paranteză care nu se penetrează: Pentru unele situații în care nu doriți să deteriorați stratul impermeabil al acoperișului, puteți alege un sistem de suport care nu penetrant. Acest sistem fixează suportul de pe acoperiș prin prindere sau ponderare și nu necesită găuri de foraj pe acoperiș, astfel încât nu va afecta stratul impermeabil. Deși această metodă este mai prietenoasă cu acoperișurile din lemn, trebuie luată în considerare capacitatea de încărcare a acoperișurilor din lemn.

Când instalați paranteze fotovoltaice pe acoperișurile din lemn, asigurați -vă că capacitatea de rulare a fiecărui punct de fixare a suportului se potrivește cu capacitatea structurală a acoperișului din lemn pentru a evita slăbirea suportului din cauza degradării sau îmbătrânirii lemnului.

2. Conexiune între acoperișul de gresie și sistemul de paranteze fotovoltaice

Conectarea acoperișurilor de gresie este relativ complicată, iar tipul de plăci și structura acoperișului trebuie luate în considerare în proiectarea sistemului de paranteză. Acoperișurile de gresie constau de obicei dintr -un strat de plăci și o structură de lemn sau un strat de beton dedesubt. Când instalați paranteze fotovoltaice, trebuie acordată o atenție specială pentru a evita deteriorarea stratului impermeabil pentru acoperiș pentru a preveni scurgerile de acoperiș.

Metodele de conectare comune includ:

Conexiune penetrantă: Aceasta este o metodă de conectare a suportului la structura de bază a acoperișului prin găurirea găurilor. Suportul este conectat la grinzile de lemn sau la stratul de beton al acoperișului prin șuruburi pentru a asigura stabilitatea sistemului fotovoltaic. În timpul instalării, găurile de penetrare trebuie să fie impermeabile pentru a se asigura că performanța impermeabilă a acoperișului nu este afectată. Plăcile impermeabile, inelele de etanșare sau alte materiale impermeabile sunt de obicei utilizate pentru a umple găurile.

Sistem de paranteză care nu se penetrează: Sistemul de paranteză care nu se penetrează, de obicei, fixează sistemul de paranteză prin strângere de plăci sau folosind greutăți. Această metodă evită plăcile dăunătoare și straturile impermeabile și este potrivită pentru ocazii în care nu doriți să deteriorați structura acoperișului sau să faceți modificări la scară largă.

Pentru acoperișurile de gresie, proiectarea sistemului de suport ar trebui să țină seama de tipul și grosimea plăcilor și capacitatea de rulment structurală a acoperișului pentru a se asigura că greutatea este distribuită uniform la locația de instalare a fiecărui suport.

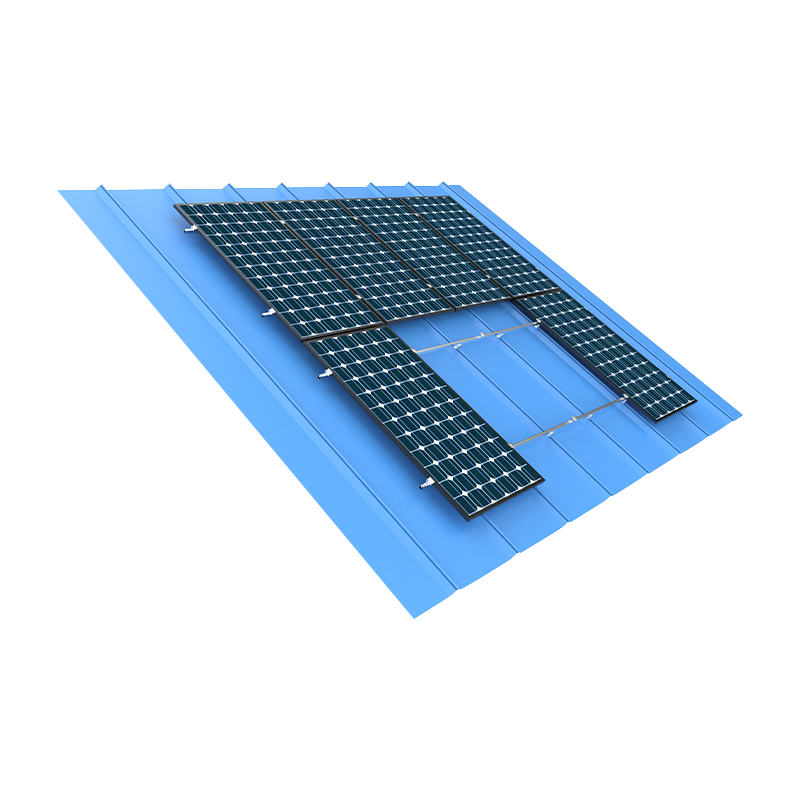

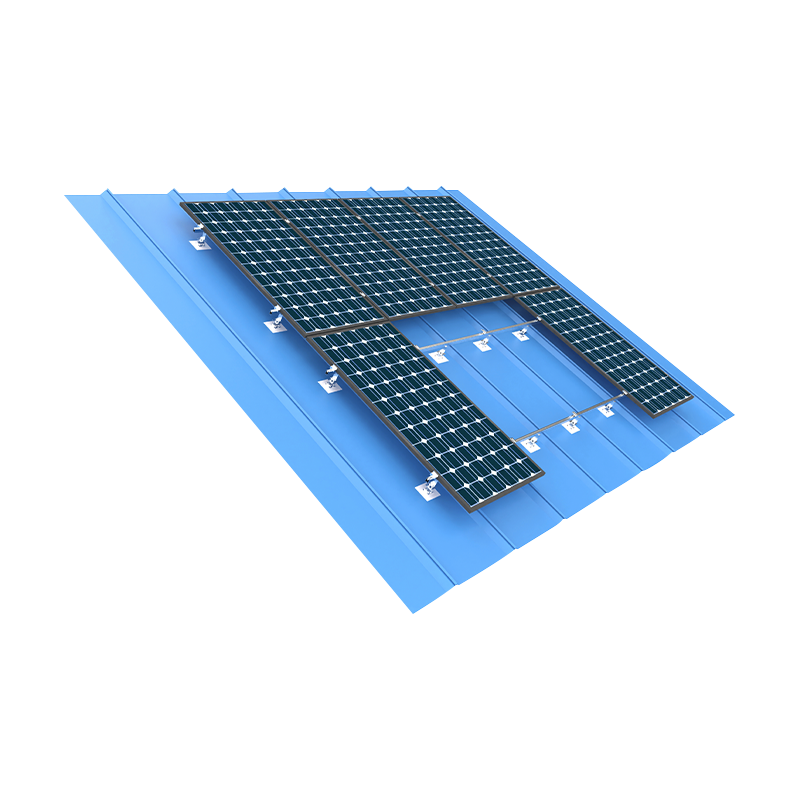

3. Conexiune între acoperișuri metalice și sisteme de paranteze fotovoltaice

Acoperișurile metalice sunt adesea utilizate în clădiri industriale și comerciale datorită ușurinței, durabilității și instalării ușoare. Instalarea și întreținerea acoperișurilor metalice sunt relativ simple, iar metodele de conectare ale parantezelor fotovoltaice sunt relativ diverse. Materialele obișnuite pentru acoperișurile metalice includ plăci de oțel, plăci de aluminiu, etc. Sistemul de suport poate fi de obicei conectat la structura acoperișului, fixându -l direct pe suprafața acoperișului metalic sau pe pătrunderea plăcii metalice.

Metodele de conectare comune includ:

Conexiune de penetrare: în acoperișurile metalice, suportul este conectat la structura acoperișului prin pătrunderea foii metalice a acoperișului. Datorită capacității puternice de încărcare a acoperișurilor metalice, conexiunile de penetrare sunt de obicei foarte stabile. Folosiți materiale impermeabile (cum ar fi garnituri impermeabile) pentru a umple găurile pentru a preveni pătrunderea apei de ploaie în acoperiș.

Conexiune de non-penetrare: Dacă nu doriți să deteriorați acoperișul metalic, puteți alege un sistem de suporturi de non-penetrare. Acest tip de sistem de paranteză fixează suportul prin prindere a acoperișului metalic sau îl fixează în greutate, aspirație magnetică, etc. În acest fel, suportul nu trebuie să lovească găurile sau să pătrundă pe suprafața acoperișului, astfel încât nu va afecta performanța impermeabilă a acoperișului. Potrivit pentru proiecte de instalare fotovoltaică care nu necesită deteriorare a acoperișului.

Acoperișurile metalice au o rezistență puternică a vântului și o capacitate de rulment, astfel încât proiectarea sistemului de paranteză poate adopta o metodă de conectare mai flexibilă pentru a asigura stabilitatea sistemului.

4. Conexiunea dintre acoperișul de beton și sistemul de paranteze fotovoltaice

Acoperișurile din beton sunt de obicei stabile din punct de vedere structural și au o capacitate puternică de încărcare, astfel încât sunt potrivite pentru instalarea sistemelor fotovoltaice mai grele. Acoperișurile din beton sunt frecvente în clădirile industriale și comerciale. Când instalați paranteze fotovoltaice, parantezele pot fi fixate prin șuruburi de expansiune, ancore chimice sau alte măsuri de armare.

Metodele de conectare comune includ:

Fixarea penetrării: Acoperișurile din beton pot repara suportul pe stratul de beton prin șuruburi de expansiune sau ancore chimice. Această metodă este de obicei foarte stabilă și poate rezista la sarcini mari. Atunci când efectuați conexiunea de penetrare, este necesar să vă asigurați că găurile sunt sigilate și impermeabilizate pentru a preveni scurgerea apei de ploaie.

Fixarea non-penetrarii: pentru unele situații în care nu doriți să găuriți găuri sau nu doriți să faceți daune pe scară largă clădirii, puteți alege un sistem de suport de non-penetrare. Acest sistem stabilizează de obicei suportul de pe acoperiș prin ponderare sau prindere.

Pentru acoperișurile din beton, instalarea suportului nu trebuie să se îngrijoreze prea mult de problema purtătoare de încărcare, dar ar trebui să se acorde o atenție specială părții de contact dintre paranteză și acoperiș pentru a evita deteriorarea materialului acoperișului din cauza presiunii locale excesive.

5. Precauții pentru conectarea parantezelor fotovoltaice la acoperișuri

În instalarea tuturor tipurilor de acoperiș, conexiunea dintre suportul fotovoltaic și acoperiș nu este doar stabilizarea suportului, ci și pentru a asigura stabilitatea și siguranța pe termen lung a sistemului. Următoarele puncte sunt probleme care au nevoie de o atenție specială în timpul instalării:

Tratamentul impermeabil: Indiferent de ce metodă de conectare este aleasă, este necesar să se asigure că stratul impermeabil al acoperișului nu va fi deteriorat. Pentru conectarea penetrării, materiale precum inele de etanșare și garnituri impermeabile trebuie utilizate pentru a se asigura că performanța impermeabilă în jurul găurii de conectare este intactă.

Capacitate de încărcare și rulment: Fiecare acoperiș are o capacitate diferită de încărcare. La instalare, trebuie să alegeți metoda de conectare corespunzătoare în funcție de cerințele de încărcare ale acoperișului. Mai ales atunci când instalați mai multe module fotovoltaice, trebuie să vă asigurați că structura acoperișului poate rezista la panourile fotovoltaice, parantezele și sarcinile externe de mediu (cum ar fi încărcările vântului, încărcările de zăpadă etc.).

Siguranță: în timpul procesului de instalare, toți conectorii, șuruburile și piulițele trebuie să fie strânse pentru a asigura o conexiune stabilă. În plus, punctele de conectare dintre paranteză și acoperiș ar trebui verificate în mod regulat pentru a se asigura că nu există nicio slăbire sau daune în timpul funcționării pe termen lung.

Procesul de instalare a sistemului fotovoltaic al acoperișului

Sistemul de suport fotovoltaic al acoperișului este o parte importantă a sistemului fotovoltaic de generare a energiei electrice, purtând sarcina cheie de a instala ferm module fotovoltaice pe acoperiș. Procesul său de instalare afectează în mod direct stabilitatea, eficiența și siguranța sistemului fotovoltaic. Un proces standard de instalare a suportului fotovoltaic pentru acoperiș include, de obicei, planificare și proiectare, instalare de paranteză, instalare a modulului fotovoltaic și cablarea sistemului.

1. Pregătirea înainte de instalare

Înainte de instalarea sistemului de paranteză fotovoltaică, sunt necesare sondaj detaliat și planificare. Înainte de instalare, structura acoperișului trebuie verificată mai întâi pentru a se asigura că capacitatea de încărcare a acoperișului îndeplinește cerințele. Înregistrările detaliate ale tipului de acoperiș, unghiul de înclinare, materialul de suprafață etc. sunt făcute pentru a oferi o bază pentru proiectarea și instalarea sistemului de paranteză.

Proiectarea suportului fotovoltaic al acoperișului trebuie ajustat în funcție de situația reală a acoperișului. De exemplu, pentru diferite tipuri de acoperișuri, cum ar fi acoperișuri metalice, acoperișuri de gresie, acoperișuri din gresie asfalt, etc., metoda de instalare a sistemului de paranteză poate fi diferită. Numărul, aspectul, unghiul și distanța de instalare a modulelor fotovoltaice trebuie, de asemenea, luate în considerare în timpul procesului de proiectare pentru a se asigura că sistemul fotovoltaic poate primi lumina soarelui în cel mai bun unghi și să asigure stabilitatea.

2. Selecția și transportul sistemului de paranteze

Selectați un sistem de paranteze adecvat în funcție de situația specifică și cerințele de proiectare ale acoperișului. Sistemul de paranteze include de obicei componente, cum ar fi suportul de bază, conectorii și dispozitivele de reglare a unghiului. În funcție de materialul de acoperiș, există multe tipuri de sisteme de paranteze, cum ar fi paranteze perforate, suporturi neperforate (cum ar fi suporturi ponderate), paranteze plutitoare, etc. Materialele sistemului de paranteze sunt de obicei aliaj de aluminiu, oțel inoxidabil, oțel galvanizat, etc.

După determinarea sistemului de paranteză, următorul pas este transportul componentelor bracket. Întrucât sistemul de paranteză trebuie personalizat în funcție de diferite proiecte, siguranța componentelor bracket trebuie să fie asigurată în timpul transportului pentru a preveni deteriorarea sau deformarea în timpul transportului. Echipa de instalare trebuie să verifice în prealabil toate componentele suportului pentru a se asigura că accesoriile sunt complete și înlocuiți sau reparați componentele deteriorate.

3. Instalați Fundația Bracket

Primul pas în procesul de instalare a parantezei este instalarea fundației Bracket. Pentru diferite tipuri de acoperișuri, metoda de instalare a fundației de paranteză este diferită. Pentru acoperișurile din beton, suportele perforate pot fi utilizate pentru a repara suportul pe acoperiș cu șuruburi de expansiune sau ancore chimice. Pentru acoperișurile de gresie sau acoperișurile de gresie asfalt, se pot utiliza sisteme de paranteză neperforate. Acest tip de paranteză fixează suportul fotovoltaic prin ponderare sau prindere pentru a evita deteriorarea stratului impermeabil al acoperișului.

Atunci când instalați fundația de asistență, asigurați -vă că fundația de asistență este poziționată cu exactitate și poate rezista la încărcăturile modulelor fotovoltaice și a mediului extern (cum ar fi sarcina vântului, sarcina de zăpadă etc.). Instalatorul trebuie să măsoare cu exactitate poziția de instalare a suportului în funcție de desenele de proiectare pentru a evita distanța de suport să fie prea mare sau prea mică pentru a asigura stabilitatea modulelor fotovoltaice.

După instalarea fundației de asistență, este necesară, de asemenea, verificați orizontalitatea și verticalitatea pentru a vă asigura că fiecare suport poate fi instalat stabil în unghiul și poziția prestabilită pentru a evita înclinarea sau inegalitatea suportului.

4. Instalați coloanele și grinzile de suport

După instalarea fundației de asistență, următorul pas este instalarea coloanelor și grinzilor de asistență. Coloana de suport este partea principală a modulului fotovoltaic de asistență, de obicei din aliaj de aluminiu sau oțel inoxidabil. La instalarea coloanei, coloana trebuie să fie strâns conectată la fundația acoperișului, iar înălțimea coloanei trebuie reglată în funcție de unghiul de înclinare al modulului fotovoltaic pentru a se asigura că modulul fotovoltaic poate primi lumina soarelui în cel mai bun unghi.

Când instalați coloana, nivelul și contorul de plumb trebuie utilizat pentru o reglare precisă pentru a vă asigura că fiecare coloană este verticală și stabilă. După ce coloana este instalată, fasciculul trebuie instalat în continuare. Funcția fasciculului este de a conecta coloanele pentru a forma un cadru de suport stabil. Grinzile sunt de obicei conectate prin blocare rapidă, ceea ce face ca procesul de instalare să fie mai ușor și mai eficient.

Conexiunea dintre coloane și fascicule poate fi fixată sau prinsă, în funcție de proiectarea sistemului de paranteză. În timpul procesului de instalare, toate șuruburile și instantaneele trebuie strânse pentru a evita slăbirea sau pericolele de siguranță în utilizarea ulterioară.

5. Instalarea panourilor fotovoltaice

După construirea cadrului de paranteză, începe etapa de instalare a panoului fotovoltaic. Panourile fotovoltaice sunt de obicei instalate prin fixarea acestora pe paranteze. Poziția de instalare și direcția fiecărui panou fotovoltaic trebuie să fie tocmai în conformitate cu cerințele de proiectare. Conexiunea dintre panoul fotovoltaic și suport este de obicei fixată prin cleme sau șuruburi.

Când instalați panouri fotovoltaice, instalatorul trebuie să se asigure că direcția și unghiul panourilor fotovoltaice îndeplinesc cerințele de proiectare pentru a evita panourile fotovoltaice neuniforme sau inegale. În timpul procesului de instalare, trebuie lăsate lacune adecvate între panourile fotovoltaice pentru a permite circulația aerului, pentru a reduce creșterea temperaturii și pentru a asigura funcționarea pe termen lung și eficientă a panourilor fotovoltaice.

După instalarea panourilor fotovoltaice, este necesar să verificați dacă conexiunea dintre panourile fotovoltaice și parantezele este fermă și să vă asigurați că suprafața panourilor fotovoltaice este curată și nu există murdărie sau resturi care să afecteze eficiența de generare a energiei electrice a panourilor fotovoltaici.

6. Conexiune electrică și cablare

După instalarea grupului fotovoltaic și a panoului fotovoltaic, următorul pas este conexiunea electrică și cablarea. Cablarea este legătura cheie pentru a se asigura că sistemul fotovoltaic de generare a energiei poate funcționa corect. În timpul procesului de cablare, este necesar să selectați în mod rezonabil cabluri, conectori și invertoare în funcție de tensiunea și parametrii curente ai componentelor fotovoltaice și a cerințelor de proiectare ale sistemului.

Atunci când cablarea, toate cablurile trebuie să fie dirijate în conformitate cu specificațiile standard pentru a se asigura că cablurile nu sunt deteriorate de forțele externe și pentru a evita îndoirea excesivă a cablurilor. Cablurile trebuie să fie fixate cu cleme sau paranteze speciale pentru cablu pentru a evita contactul direct între cabluri și suprafața acoperișului și pentru a preveni îmbătrânirea cablurilor din cauza frecării sau radiațiilor ultraviolete.

După finalizarea tuturor conexiunilor electrice, instalatorul trebuie să efectueze o inspecție electrică a sistemului pentru a se asigura că fiecare punct de conectare are un contact bun și nu există risc de scurtcircuit sau scurgeri în linia electrică. În același timp, starea de lucru a invertorului ar trebui verificată pentru a se asigura că în mod normal poate converti DC în AC.

7. Inspecție finală și punere în funcțiune

După finalizarea tuturor lucrărilor de instalare, ultimul pas este efectuarea unei inspecții finale și punerea în funcțiune a sistemului. Aceasta include verificarea stabilității sistemului de paranteză, asigurarea faptului că toate piesele de conectare sunt fixate în loc, iar panourile fotovoltaice nu sunt libere sau înclinate. În același timp, sistemul electric trebuie să fie supus unei inspecții detaliate de siguranță pentru a se asigura că conexiunea electrică respectă standardele de siguranță și pentru a evita accidentele electrice.

În timpul procesului de depanare, puterea de ieșire a sistemului, eficiența de încărcare și alți indicatori de performanță trebuie testați pentru a se asigura că sistemul fotovoltaic poate funcționa normal după instalare și pentru a obține capacitatea de generare a energiei proiectată. Instalatorul ar trebui să păstreze o înregistrare detaliată a stării de funcționare a întregului sistem și să optimizeze și să ajusteze sistemul în funcție de condițiile reale.

Sistemul de paranteză fotovoltaică are nevoie de o întreținere regulată?

Ca parte importantă a sistemului fotovoltaic de generare a energiei electrice, sistemul de paranteză fotovoltaică este responsabil pentru instalarea ferm a modulelor fotovoltaice pe acoperiș sau pe sol. Stabilitatea proiectării și instalării sale este direct legată de eficiența și siguranța de funcționare pe termen lung a întregului sistem fotovoltaic. Deși sistemul de paranteză fotovoltaică în sine nu are componente electrice complexe, are totuși nevoie de inspecție și întreținere regulată. Menținerea sistemului de paranteză nu poate doar să -și extindă durata de viață, ci și să asigure performanța și siguranța generală a sistemului fotovoltaic.

1.. Performanța anti-coroziune a sistemului de paranteză

Sistemul de paranteză fotovoltaică este de obicei instalat în aer liber și expus la mediul natural pentru o lungă perioadă de timp. Factorii externi, cum ar fi schimbările climatice, vânt, precipitații și raze ultraviolete vor afecta materialele suportului, în special suportul metalic, care este susceptibil la coroziune. În spray umed, de sare, lumină solară puternică și alte medii, tratarea suprafeței și acoperirea anti-coroziune a parantezei pot îmbătrâni treptat, ceea ce duce la coroziune.

Întreținerea regulată poate detecta eficient dacă stratul anti-coroziune al suportului este intact, detectează probleme de coroziune în timp și repara sau înlocui-le. De exemplu, atunci când suportul din aliaj de aluminiu este expus unui mediu umed pentru o lungă perioadă de timp, stratul de oxid de suprafață se poate degrada din cauza radiațiilor ultraviolete și a eroziunii ploii, afectând performanța anti-coroziune. Prin urmare, este necesar să se inspecteze în mod regulat sistemul de asistență, în special acoperirea de suprafață a suportului, pentru a asigura un efect anti-coroziune bun și pentru a împiedica coroziunea pe termen lung să deterioreze sistemul de asistență.

2. Inspecția elementelor de fixare și a pieselor de conectare

Stabilitatea sistemului de montare PV depinde în principal de fermitatea elementelor de fixare și de piesele de conectare. În timp, conexiunea dintre suport și acoperiș sau sol se poate slăbi din cauza modificărilor de temperatură, a vântului sau a altor factori externi. Descărcarea elementelor de fixare nu numai că suportul va fi instabil, dar va afecta și poziția de instalare a modulului fotovoltaic, va afecta eficiența generarii de energie a sistemului și poate face chiar și modulul fotovoltaic să scadă, provocând pericole de siguranță.

Prin urmare, inspecția și consolidarea periodică a elementelor de fixare, cum ar fi șuruburile, piulițele și cataramele din sistemul de sprijin este o măsură importantă pentru a asigura funcționarea pe termen lung stabilă a sistemului de asistență. În zonele cu viteză ridicată a vântului, sarcinile eoliene pot provoca presiune suplimentară asupra sistemului de sprijin, determinând slăbirea sau deformarea pieselor de conectare, astfel încât este necesar să se verifice în mod regulat starea de fixare a acestor piese pentru a preveni pericolele de siguranță cauzate de desfacere.

3. Probleme de curățare și acumulare de praf

Deși funcția principală a sistemului de montare PV este de a sprijini modulele fotovoltaice, lacunele și articulațiile dintre suport și panoul fotovoltaic pot deveni, de asemenea, locuri pentru acumularea de praf. Mai ales în zonele aride și prăfuite, praful și murdăria se acumulează cu ușurință pe suprafața suportului sau între paranteză și modulul fotovoltaic, afectând circulația aerului și disiparea căldurii a sistemului fotovoltaic și afectând astfel eficiența generației de energie a panoului fotovoltaic.

Curățarea regulată a sistemului de paranteză și a mediului său înconjurător nu numai că poate îmbunătăți eficiența de generare a energiei electrice a sistemului fotovoltaic, ci și poate împiedica murdăria să erodeze materialul suportului. În timpul procesului de curățare, ar trebui să se acorde o atenție specială pentru a nu deteriora stratul anti-coroziune al parantezei și pentru a evita utilizarea uneltelor prea dure sau a agenților de curățare. Curățarea regulată este deosebit de importantă în unele medii calde sau prăfuite.

4. Inspecție preventivă și întreținere

Un alt aspect important al întreținerii periodice a sistemelor de paranteză fotovoltaică este efectuarea de inspecții preventive. Sistemele de paranteză fotovoltaică sunt, în general, o investiție pe termen lung, de obicei cu o durată de viață de proiectare de 25 de ani sau chiar mai mult. Prin urmare, este mai economic și mai eficient să detectăm problemele potențiale și să le reparați la timp decât să efectuați reparații la scară largă după eșecuri grave.

De exemplu, rezistența la vânt a parantezelor fotovoltaice este un factor cheie în proiectarea sistemului. Pe măsură ce timpul de utilizare crește, rezistența la vânt a suportului poate fi deteriorată. Verificați în mod regulat stabilitatea generală a suportului, în special după furtuni și vânturi puternice, pentru a verifica dacă suportul este liber sau deteriorat pentru a se asigura că modulele fotovoltaice pot rămâne stabile în condiții meteorologice adverse.

În plus, dispozitivul de reglare a unghiului suportului, conexiunea dintre paranteză și acoperiș și fundația suportului trebuie să fie verificată în mod regulat. Descoperind în avans probleme potențiale ale sistemului de paranteză, rata de eșec în funcționarea sistemului poate fi redusă eficient și poate fi îmbunătățită fiabilitatea generală a sistemului fotovoltaic.

5. Proiectarea rezistenței la cutremur și zăpadă a sistemului de paranteze

În zonele cu cutremure severe sau acumularea de zăpadă, rezistența la cutremur și rezistența la zăpadă a sistemului de paranteze sunt deosebit de importante. De -a lungul timpului, sistemul fotovoltaic al acoperișului poate fi deformat din cauza cutremurelor sau a presiunii de zăpadă, în special în zonele muntoase sau latitudinile ridicate, unde presiunea zăpezii poate afecta treptat sistemul de paranteză.

Verificarea regulată a rezistenței la cutremur și rezistența la zăpadă a suportului poate evita eficient deteriorarea parantezei cauzate de zăpadă sau cutremure. În unele zone înalte de zăpadă, ar trebui să se acorde o atenție specială zonei de contact dintre paranteză și acoperiș pentru a preveni deformarea sau deteriorarea suportului din cauza zăpezii sau gheaței excesive. În special pentru acoperișurile tradiționale de gresie și acoperișurile metalice, sistemul de suport trebuie verificat în mod regulat pentru a se asigura că poate rezista la încărcături în diferite condiții climatice.

6. Îmbunătățirea sistemului și actualizarea tehnologiei

Odată cu avansarea tehnologiei industriei fotovoltaice, noi sisteme de bracket apar constant, cu o optimizare structurală mai bună și o performanță mai mare de siguranță. În timpul întreținerii periodice, este posibil să se ia în considerare și actualizări tehnice sau îmbunătățiri ale sistemelor vechi. De exemplu, componentele de întărire rezistente la vânt sau rezistente la zăpadă pot fi adăugate la sistemul original de paranteză, sau materiale noi pot fi utilizate pentru a înlocui sistemul original de suport pentru a îmbunătăți stabilitatea generală și durata de viață a sistemului.

În timpul întreținerii regulate, performanța sistemului de paranteză poate fi evaluată, iar suportul poate fi modernizat și renovat în timp util în combinație cu evoluțiile tehnologice actuale. Acest lucru nu poate extinde doar durata de viață a sistemului de paranteză fotovoltaică, dar poate îmbunătăți și eficiența de generare a energiei electrică a sistemului și va îmbunătăți în continuare beneficiile economice generale ale sistemului de generare a energiei fotovoltaice.

7. Ciclul de întreținere și standardele de implementare

Ciclul de întreținere al sistemului de paranteză fotovoltaică variază în funcție de regiune, mediu și proiectarea sistemului. În general, pentru sistemele de paranteză fotovoltaică în medii generale, o inspecție și întreținere cuprinzătoare o dată pe an este un ciclu comun. În medii speciale, cum ar fi vânturile puternice, zăpada abundentă și umiditatea ridicată, ciclul de întreținere a suportului ar putea fi necesar să fie scurtat. Frecvența și conținutul specific de întreținere ar trebui să fie determinate pe baza condițiilor reale și a mediului de utilizare a sistemului.
