Balconul poate genera și energie electrică: Sistemul de montare PV pentru balcon luminează fiecare perete al orașului

Noi posibilități pentru balcoane urbane

În pădurea de oțel și beton a orașelor moderne, balcoanele sunt adesea văzute ca una dintre puținele „găuri de respirație”. În orașele cu clădiri înalte și resurse de teren reduse, oamenii sunt dornici de mai multe spații naturale și verzi. Dar, în același timp, consumul de energie și presiunea mediului se acumulează și în orașe. Cum să căutați o descoperire în domeniul energiei curate într-un spațiu limitat devine o problemă importantă cu care se confruntă dezvoltarea urbană durabilă.

În ultimii ani, odată cu transformarea globală a energiei și propunerea obiectivelor de „vârf de carbon și neutralitate a carbonului”, generarea de energie fotovoltaică, ca una dintre cele mai promițătoare forme de energie curată, pătrunde treptat de la centralele fotovoltaice îndepărtate și acoperișurile rurale vaste până în zonele centrale de locuit ale orașelor. Balcoanele, ca spațiu exterior deținut de aproape fiecare gospodărie, încep să fie reexaminate – nu mai este doar un colț pentru uscarea hainelor și plantarea plantelor verzi, ci mai probabil să devină o „microcentrală” mică, flexibilă și eficientă.

De ce a devenit balconul urban un nou front pentru fotovoltaice? Pe de o parte, fotovoltaicele tradiționale de pe acoperiș se confruntă cu multe restricții în clădirile rezidențiale înalte din orașe, ceea ce face dificil pentru majoritatea locuitorilor urbani să se bucure de beneficiile fotovoltaicelor. Ca spațiu pe care fiecare gospodărie îl poate controla independent, balconul are o bună accesibilitate și flexibilitate și are „autonomie energetică” naturală. Pe de altă parte, spațiul de fațadă al balcoanelor urbane a fost neglijat de mult timp. De fapt, primesc multă lumină solară laterală. Dacă pot fi folosite în mod rezonabil, au un potențial mare.

În acest context, o nouă soluție fotovoltaică, the Sistem de montare PV pentru balcon , a luat ființă. Acest tip de sistem se bazează pe materiale ușoare și de înaltă rezistență. Prin legătura stabilă cu balustrada și peretele balconului, componentele fotovoltaice pot fi instalate stabil pe balcon sau chiar pe fațadă. Mai important, acest tip de sistem adoptă un design modular și suporturi unghiulare reglabile, care nu numai că se adaptează la o varietate de structuri de clădire, dar și optimizează dinamic unghiul de generare a energiei în funcție de condițiile de soare, îmbunătățind considerabil eficiența utilizării energiei luminii a spațiului balconului.

Ceea ce este mai demn de remarcat este faptul că apariția sistemului fotovoltaic de balcon nu este doar o inovație tehnologică, ci schimbă și în liniște relația dintre rezidenții urbani și energie. În trecut, familiile urbane erau doar consumatori de energie. Acum, ei pot deveni „micro-generatori” prin sisteme fotovoltaice de balcon și pot participa la rețele de energie distribuită. Această schimbare de rol nu numai că ajută la reducerea costurilor cu energia electrică, dar sporește și conștientizarea și participarea indivizilor la autonomia energetică.

Ce este montajul PV pentru balcon?

În impresia tradițională, sistemele fotovoltaice sunt instalate în cea mai mare parte pe acoperișurile rurale, pe vârfurile fabricilor mari din parcurile industriale sau pe spații mari deschise din centralele solare. Aceste scene au în general spații deschise și condiții bune de iluminare, care sunt potrivite pentru așezarea modulelor fotovoltaice la scară largă. Cu toate acestea, odată cu dezvoltarea tehnologiei și creșterea cererii de energie urbană, o formă emergentă care este mai apropiată de viața rezidenților urbani - **Balcony PV System** intră în liniște în câmpul nostru vizual.

Ce este un sistem fotovoltaic de balcon?

Montajul fotovoltaic pentru balcon, așa cum sugerează și numele, este un sistem de energie distribuită care miniaturizează și modularizează sistemul de generare a energiei fotovoltaice și îl instalează pe balconul sau peretele de fațadă al locuitorilor. Se compune din module de celule solare, console ușoare, invertoare, cabluri și dispozitive de protecție de siguranță, iar unele sisteme integrează și baterii de stocare a energiei. Sistemul absoarbe lumina soarelui, o convertește în curent continuu și apoi o transformă în curent alternativ care poate fi folosit de casă prin invertor, oferind rezidenților nevoile zilnice de energie electrică, cum ar fi iluminatul, electrocasnicele și încărcarea.

Cea mai importantă caracteristică este că este mic și rafinat, flexibil și ușor de utilizat. Spre deosebire de echipamentele tradiționale de generare a energiei fotovoltaice la scară largă, sistemul fotovoltaic de balcon se bazează pe conceptul de „fiecare gospodărie ca unitate” și „fiecare perete poate fi folosit”, ceea ce rezolvă în mod specific problema că reședințele urbane nu pot instala instalații fotovoltaice la scară largă, astfel încât familiile urbane să poată construi și „minicentrale electrice” în mod independent.

Diferențele față de sistemele fotovoltaice tradiționale de pe acoperiș

Deși montajul fotovoltaic pe balcon și fotovoltaica pe acoperiș sunt în esență ambele generare de energie solară fotovoltaică, există diferențe evidente între cele două în aplicațiile reale, care se reflectă în principal în următoarele aspecte:

1. Spațiul de instalare și adaptarea scenei

Fotovoltaice pe acoperiș: în principal pentru vile, reședințe rurale sau clădiri comerciale mici, cu spațiu pe acoperiș deschis, neobstrucționat. Condiții excelente de iluminare, potrivite pentru instalarea mai multor componente, urmărind generarea maximă de energie.

Montare PV pe balcon: cu fața către locuitorii din zonele rezidențiale înalte din oraș, spațiul balconului este limitat și structura este diversă, ceea ce nu este potrivit pentru așezarea panourilor fotovoltaice de suprafață mare. Prin urmare, fotovoltaicele de balcon acordă mai multă atenție utilizării fine a spațiului, cum ar fi instalarea pe balustrade, pereți exteriori sau console de fereastră, putând fi chiar instalate vertical pe peretele lateral.

2.Utilizatori și metode de luare a deciziilor

Fotovoltaice pe acoperiș: implică de obicei drepturile de proprietate asupra acoperișului întregii clădiri și trebuie să coordoneze comitetul proprietarului sau unitatea de proprietate pentru o implementare unificată. Procesul este relativ complicat, implicând luarea deciziilor colective, aprobarea bugetului și alte aspecte.

Montaj PV pe balcon: instalat pe balconul individual, proprietarul poate lua decizii independente fără o coordonare complexă. Este deosebit de prietenos cu utilizatorii individuali care locuiesc în apartamente și case de închiriat și are o flexibilitate și confort extrem de ridicate pentru promovare.

3.Dificultatea de instalare și metoda de construcție

Fotovoltaice pe acoperiș: necesită o echipă profesionistă de construcții pentru a efectua studii structurale, forarea acoperișului, cablarea sistemului, fixarea consolelor etc. Perioada de construcție este lungă și are anumite interferențe cu structura casei.

Montare PV pe balcon: Sistemul de suport adoptă un design fără perforare sau o structură ajustabilă cu fixare, care este fixată pe balustrada balconului sau pe perete prin șuruburi, cleme etc. Construcția este simplă și chiar și unele produse acceptă „instalare DIY”. Este nevoie de doar o jumătate de zi pentru a finaliza, ceea ce este potrivit pentru utilizatorii începători și persoanele fizice pentru a le implementa rapid.

4. Integrare estetică și arhitecturală

Fotovoltaice pe acoperiș: Deoarece este instalată pe acoperiș, nu este ușor de găsit și de obicei nu afectează aspectul clădirii. Dar este dificil de implementat în comunitățile urbane.

Montaj PV pe balcon: Datorita amplasarii sale in apropierea spatiului de locuit, sistemul trebuie sa tina cont atat de frumusetea vizuala, cat si de integrarea stilului arhitectural. Actualul nou montaj fotovoltaic pentru balcon adoptă în general componente ultra-subțiri și soluții de cablare ascunse pentru a realiza funcții fotovoltaice fără a afecta transparența și estetica balconului.

5.Obiectivele de generare a energiei și scenariile de aplicare

Fotovoltaice pe acoperiș: de obicei urmăresc **putere mare și generare maximă de energie**, se conectează la rețea pentru a vinde energie electrică sau cooperează cu sisteme de stocare a energiei, potrivite pentru electrificare completă și sisteme energetice autosuficiente pentru familii.

Montare PV pe balcon: Urmăriți **pornirea cu prag scăzut** și „utilizați pentru a promova producția”, oferiți familiilor suplimente electrice zilnice (cum ar fi iluminat, mașini de gătit orez, încărcare pentru telefoane mobile, routere etc.) și poate fi, de asemenea, conectat la rețea pentru generarea de energie, dar este mai înclinat către „obiectivele mici” de conservare și reducere a energiei distribuite.

montaj PV balcon: Un pas spre democratizarea energiei urbane

Apariția montajului fotovoltaic pentru balcon nu este doar o inovație la nivel de produs, ci reprezintă și o „democratizare” a metodelor de achiziție a energiei. Scade pragul de participare și permite familiilor obișnuite să beneficieze de energie curată. Această soluție energetică „distribuită, individualizată, bazată pe scenarii” subminează în liniște structura tradițională a cererii și ofertei de energie.

Pe măsură ce tehnologia continuă să se maturizeze, eficiența componentelor, inteligența invertorului și performanța de siguranță a montajului fotovoltaic pentru balcon se îmbunătățește rapid. De la simplul „un balcon și două panouri” la o nouă generație de sisteme de produse cu operare și întreținere inteligente, monitorizare de la distanță și sinergie de stocare a energiei, montajul fotovoltaic pe balcon se îndreaptă către un viitor mai inteligent, mai sigur și mai incluziv.

Design de bază al noului sistem de console

Pentru a face din balconul urban cu adevărat o „frontieră” a energiei curate, este nevoie nu doar de module fotovoltaice eficiente, ci și de o platformă de instalare flexibilă, stabilă, ușoară și sigură - aceasta este valoarea montajului fotovoltaic pentru balcon. Spre deosebire de suporturile fotovoltaice tradiționale, care sunt în principal pentru structuri portante cu deschidere mare și cu sarcină mare pe acoperișuri și sol, montajul PV pentru balcon se confruntă cu un mediu de balcon urban îngust, complex și schimbător, deci există o diferență esențială în conceptul de proiectare și implementarea ingineriei.

Structură modulară: îmbinare flexibilă pentru a se adapta la diferite balcoane

Designul modular este un concept cheie pentru a îmbunătăți eficiența instalării și adaptabilitatea în ingineria modernă. Structura modulară adoptată de montarea pe balcon înseamnă că întregul sistem poate fi asamblat, extins sau redus în funcție de dimensiunea, forma și cerințele de instalare ale diferitelor balcoane, cum ar fi „blocuri de construcție”.

Acest lucru nu numai că aduce o flexibilitate extrem de mare de personalizare, dar face posibilă și producția standardizată a produselor, reducând considerabil costurile de producție și transport. În același timp, componentele modulare sunt de obicei echipate cu interfețe prestabilite și conectori de instalare rapidă. Chiar și cei care nu sunt profesioniști pot finaliza asamblarea și depanarea într-un timp scurt cu instrumente simple, ceea ce simplifică foarte mult procesul de instalare.

În plus, avantajul modularității constă în reutilizarea și mobilitatea detașabilă. Pentru chiriași sau rezidenți pe termen scurt, PV balcon nu mai este o „investiție fixă”, ci un set de active verzi care pot fi luate și refolosite. După mutare, trebuie doar reasamblat conform structurii noului balcon și poate fi dat din nou în folosință.

Material ușor: echilibru între rezistență ridicată și siguranță urbană

Deoarece spațiul balconului este aproape de mediul de locuit, iar capacitatea portantă structurală este limitată, montajul PV al balconului trebuie să fie atât ușor, cât și puternic, fără a crește sarcina asupra balconului, asigurând în același timp siguranța. Din acest motiv, produsele curente curente folosesc în principal aliaj de aluminiu de înaltă rezistență sau oțel galvanizat la cald rezistent la rugină ca material principal.

Avantajele suporturilor din aliaj de aluminiu includ:

* Greutate ușoară: densitatea este de doar o treime din cea a oțelului, ceea ce reduce foarte mult sarcina balconului;

* Rezistență puternică la coroziune: Potrivit pentru medii externe umede și ploioase;

* Rezistență controlabilă: Îmbunătățiți rezistența structurală prin proiectarea profilului pentru a asigura stabilitate pe termen lung;

* Aspect frumos: Suprafața este netedă după tratamentul de anodizare, care este mai coordonat cu stilul modern de balcon.

Avantajele suporturilor din oțel rezistente la rugină sunt:

* Stabilitate structurală extrem de ridicată: potrivită pentru a rezista la sarcinile vântului înalte;

* Durată lungă de viață: stratul galvanizat poate preveni eficient rugina și oxidarea;

* Cost controlabil: potrivit pentru utilizatorii cu cerințe economice ridicate.

Cele două tipuri de materiale pot fi selectate în mod flexibil în funcție de nevoile utilizatorului, mediul climatic și buget. Unele sisteme de ultimă generație folosesc chiar materiale compozite din fibră de carbon pentru a îmbunătăți în continuare rezistența și estetica și pentru a promova montarea fotovoltaică pe balcon să fie mai ușoară, mai puternică și mai ecologică.

Adaptare la mai multe scenarii: adaptați-vă la diferite medii de balcon și perete

Formele de balcon ale clădirilor rezidențiale urbane variază foarte mult. Acestea pot fi semiînchise, cu carcase din sticlă, sau cu balustrade în consolă sau platforme încorporate. Prin urmare, una dintre provocările de bază ale montării fotovoltaice pe balcon este de a obține o adaptabilitate ridicată la diverse scenarii.

Pentru a face față acestor cerințe complexe de instalare, sistemele avansate de console de balcon au de obicei următoarele caracteristici de proiectare:

1.Multiple metode de fixare sunt opționale

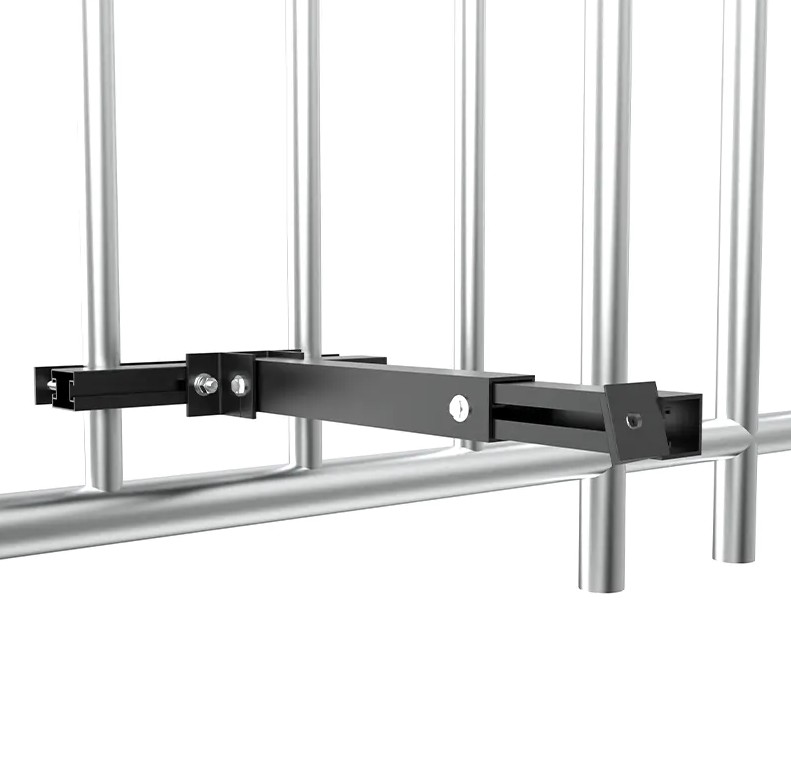

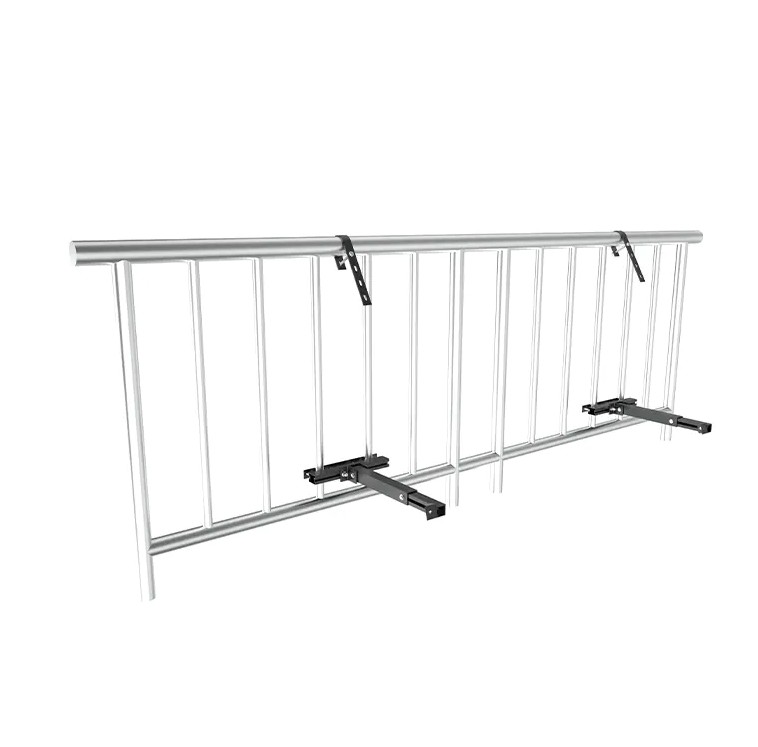

Poate fi conectat în siguranță la structuri precum balustradele balconului, pereții, podelele și marginile patului de flori prin șuruburi, cleme, cleme în formă de U, picioare reglabile etc. Unele sisteme acceptă un design fără perforare, care este potrivit în special pentru scenariile în care nu sunt permise modificări ale structurii clădirii, cum ar fi locuințe de închiriat sau locuințe comerciale de ultimă generație.

2. Adaptați-vă la diferite unghiuri și direcții

Suportul poate ajusta unghiul de înclinare și direcția de rotație pentru a se potrivi balcoanelor cu orientări diferite în sud-est, nord-vest și nord-est pentru a îmbunătăți utilizarea luminii. Unele sisteme au îmbinări de reglare fină sau structuri de blocare a angrenajului încorporate, iar utilizatorii pot regla fin unghiul componentelor în funcție de lumina sezonieră a soarelui pentru a optimiza și mai mult eficiența generării de energie.

3.Compatibil cu instalarea verticală și oblică

Nu numai că poate fi instalat orizontal pe balustrada balconului, dar acceptă și mai multe metode de instalare, cum ar fi atașarea verticală pe perete și suspendarea ferestrelor oblice și poate fi chiar transformată într-o „microcentrală externă” pentru a activa pe deplin spațiul balconului și fațadei.

4.Co-proiectat cu module fotovoltaice ultra-subțiri

Multe monturi fotovoltaice pentru balcon de pe piață sunt în prezent proiectate pentru module ultra-subțiri și ușoare, care sunt chiar mai subțiri decât ferestrele obișnuite din sticlă și mai ușoare, asigurând că nu există nici un sentiment de oprimare pe balcon. În același timp, aceste module au o transmisie mai puternică a luminii și sunt mai potrivite pentru menținerea nevoilor de ventilație și iluminare a balconului.

Fiecare perete poate genera energie electrică: scenarii de instalare flexibile

Când vorbim despre generarea de energie fotovoltaică, prima reacție este adesea „acoperișul” - panouri solare bine aranjate, strălucind la soare. Cu toate acestea, în orașele în care fiecare centimetru de pământ este valoros, tradiționalul „acoperiș de generare a energiei” nu este ușor de obținut. Clădirile rezidențiale înalte, comunitățile dense și clădirile cu drepturi de proprietate complexe fac adesea pe acoperiș fotovoltaica descurajantă.

Creșterea PV de balcon rupe această limitare de spațiu. Prin noi sisteme de console și componente ultra-ușoare, aproape fiecare perete, fiecare balcon și chiar spațiul de margine din afara ferestrei pot deveni un „nou loc” pentru generarea de energie. Aceasta este o inovație deconstructivă a sistemului energetic urban - transformând spațiul vertical din „ignorat” în „activat”.

Generarea de energie poate fi realizată în diferite direcții: Nu lăsați soarele să irosească un perete

Sistemele fotovoltaice tradiționale sunt adesea instalate numai în direcția sud pentru a urmări eficiența maximă de utilizare a luminii solare. Dar pentru PV de balcon, nu este vorba doar de maximizarea producției de energie, ci și de maximizarea spațiului disponibil și a flexibilității. Noul sistem de console și designul componentelor permit chiar și pereților orientați spre nord, est și vest să aibă o anumită valoare de generare a energiei.

Acest lucru se datorează a trei factori tehnici:

1. Design cu unghi reglabil

Sistemul modern de suporturi suportă rotirea și înclinarea modulelor fotovoltaice într-un anumit interval de unghi, cum ar fi reglarea de la peretele vertical la o înclinare de 30 de grade, astfel încât să primească mai bine lumina oblică și să compenseze dezavantajul luminos al balcoanelor care nu sunt orientate spre sud.

2. Module PERC monocristaline de înaltă eficiență sau de tip N

Noua generație de module fotovoltaice de înaltă eficiență poate menține în continuare o rată de conversie ridicată în medii cu lumină slabă și lumină împrăștiată. Chiar dacă soarele este orientat spre est dimineața și spre vest după-amiaza, se poate acumula o generare de energie considerabilă pe parcursul zilei.

3.Invertor inteligent și sistem micro-invertor

Invertorul inteligent poate regla automat puterea de ieșire în funcție de condițiile de lumină ale fiecărei componente. Chiar dacă doar un singur panou fotovoltaic este iluminat, generarea sa de energie nu va fi „târâtă în jos” de alte componente. Aceasta este semnificația sistemului „micro-invertor”. Face ca planul de generare a energiei dintr-o bucată pe peretele de est și o bucată pe peretele de vest să aibă și beneficii practice.

Balcon - de la un colț de agrement la o „microcentrală”

Balconul este unul dintre puținele spații din reședințe urbane care pot contacta direct lumea exterioară. În trecut, era un loc pentru uscarea hainelor, băut ceai și cultivarea florilor, dar acum, balconul devine cel mai potrivit „avanpost strategic” pentru desfășurarea energiei fotovoltaice.

Locuri de instalare pe mai multe niveluri:

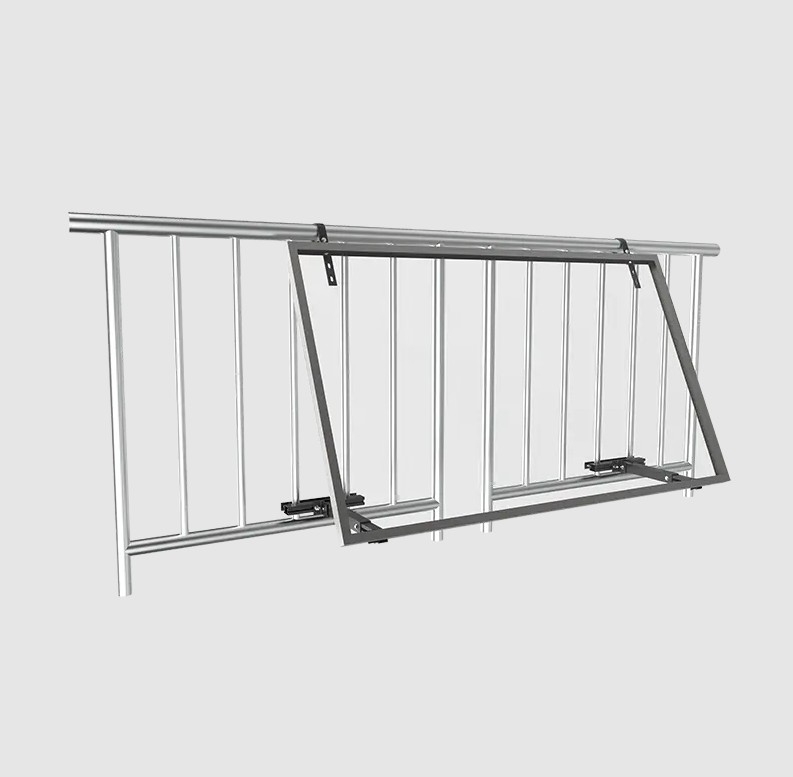

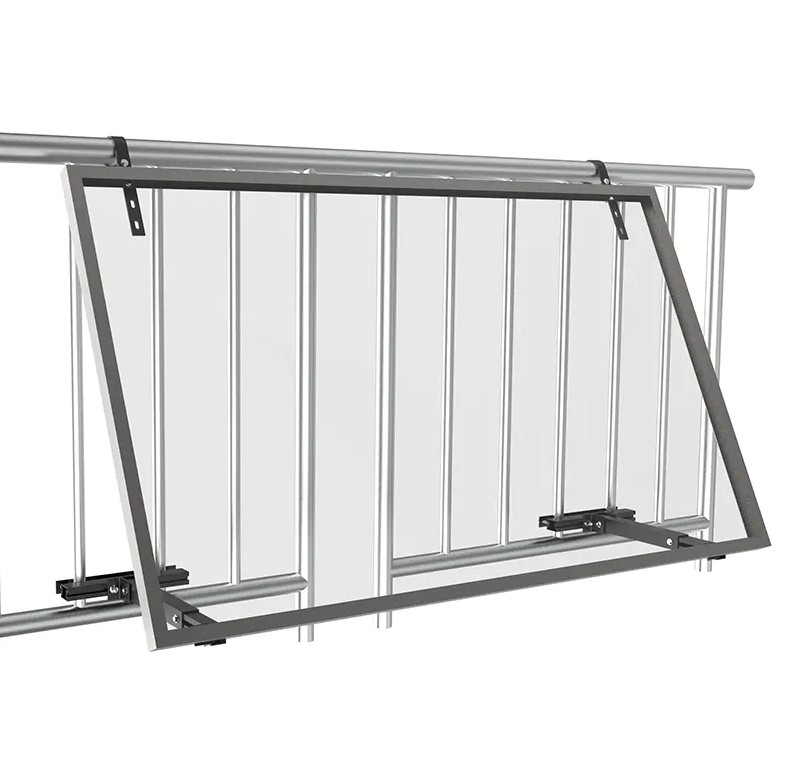

*Balustrada de balcon: pot fi agatate console orizontale pentru a instala 1-2 module fara a afecta campul vizual;

* Marginea superioară a balconului: utilizați suporturi în formă de L sau înclinate pentru a desface modulele spre exterior la un anumit unghi;

* Perete lateral de balcon: potrivit în special pentru aranjarea verticală a modulelor ușoare pentru a forma un „perete cortină fotovoltaic”;

* Poziție de pat de flori sau de aer condiționat: transformată într-o fundație de instalare a piciorului pentru a utiliza punctul mort al spațiului;

În special în balconul orientat spre sud, modulele nu numai că pot genera electricitate, ci pot juca și rolul de parasolar, de izolare termică și de a spori intimitatea balconului, ucigând două păsări dintr-o singură piatră, transformând cu adevărat balconul dintr-o „platformă de vizualizare” într-o „platformă funcțională”.

Marginea în afara ferestrei: spațiul mic are, de asemenea, utilizări grozave

Mulți rezidenți s-ar putea să nu aibă un balcon, ci doar o fereastră. Dar asta nu înseamnă că nu pot participa la tendința PV de balcon. Un tip de dispozitiv mic de agățat conceput pentru „spațiul de margine din afara ferestrei” a apărut în noua generație de sisteme de console. Principalele caracteristici includ:

* Nu este nevoie să perforați, fără deteriorarea structurii, fixat de marginea ferestrei sau de marginea inferioară prin cârlige reglabile;

* Designul componentelor ultra-subțiri, grosimea este doar mai mică de jumătate din componentele tradiționale, asigurând siguranță;

* Design pliabil sau depozitabil, potrivit pentru utilizare temporară sau implementare flexibilă de către chiriași;

Acest dispozitiv este potrivit pentru utilizatori precum căminele studențești, comunitățile vechi și locuințe închiriate pe termen scurt. Chiar dacă există doar un loc de instalare de 0,5 metri pătrați, acesta poate „introduce o frunză fotovoltaică”.

Fotovoltaic de fațadă externă: pielea clădirii poate genera și energie electrică

Odată cu dezvoltarea conceptului de integrare fotovoltaică a clădirilor, tot mai multe clădiri urbane încep să exploreze modalități de a transforma direct peretele exterior într-o platformă de producere a energiei. În domeniul PV de balcon, această idee este promovată la scară civilă la scară mică și cu costuri reduse.

Elementele de design ale combinației dintre suport și peretele exterior:

* Suport de montare vertical: Atașați modulul fotovoltaic pe peretele exterior ca pe un tablou, care poate genera electricitate și este decorativ;

* Suport integrat pentru perete cortină: Design integrat cu perete exterior din sticlă sau metal pentru a obține o generare de energie invizibilă;

* Combinație de module duble de sticlă: Are proprietăți translucide, nu blochează lumina și are un efect frumos;

Promovarea acestui tip de sistem nu numai că îmbunătățește funcționalitatea clădirii, ci sporește și „imaginea verde” a clădirilor urbane. Se poate prevedea că în viitor, fațadele apartamentelor înalte, clădirilor de birouri și zonelor rezidențiale vechi pot deveni parte a mediului de generare a energiei.

Extinderea valorii a scenariilor flexibile de aplicare

Fiecare perete poate genera electricitate, ceea ce înseamnă că trecem de la „energie centralizată” la era „energiei distribuite”. Balcony PV este puntea acestui proces de transformare:

* Pentru gospodăriile individuale: înseamnă facturi mai mici de energie electrică și o mai mare independență;

* Pentru zonele rezidențiale vechi: înseamnă modernizarea la comunități verzi fără renovarea acoperișurilor;

* Pentru managementul general al energiei urbane: înseamnă îmbunătățirea treptată a rețelelor de alimentare cu energie distribuită controlabilă, care ajută la reducerea sarcinii rețelei și la îmbunătățirea capacităților de reglare a vârfurilor-valelor;

Aceasta nu este doar o reconstrucție a structurii energetice, ci și o inovație în stilul de viață al rezidenților.

Secretul îmbunătățirii eficienței producției de energie: design reglabil în unghi

Știm cu toții că unghiul de lumină solară determină în mod direct eficiența de generare a energiei a modulelor fotovoltaice. Dacă doriți să „soare” mai multă energie electrică, trebuie să faceți panourile solare cât mai perpendiculare pe direcția razelor solare. Pentru fotovoltaicele tradiționale pe acoperiș, acest lucru se realizează de obicei printr-o setare unică a unghiului în timpul instalării, dar într-un microspațiu precum un balcon, un unghi fix nu este întotdeauna cea mai bună alegere.

Prin urmare, designul cu unghi reglabil a devenit o inovație cheie în sistem de montaj PV pentru balcon . Nu numai că permite utilizatorilor să ajusteze unghiul de înclinare al modulului în funcție de sezon sau orientare, ci și poate capta lumina soarelui în măsura maximă în mediul complex al clădirilor urbane în cel mai flexibil mod, îmbunătățind astfel semnificativ eficiența generării de energie.

De ce este unghiul atât de important?

Soarele își schimbă „înălțimea” pe tot parcursul anului și se mișcă pe tot parcursul zilei. Unghiul de lumină solară este moderat primăvara și toamna, ridicat vara și scăzut iarna. Într-un sistem fotovoltaic cu unghi fix, dacă unghiul de înclinare se abate prea mult de la unghiul de radiație solară, va duce la o scădere a luminii efective și la o scădere a eficienței de generare a energiei.

Datele arată că pentru fiecare abatere de 10 grade de la unghiul optim, eficiența de generare a energiei scade cu aproximativ 3%\~5% în medie; daca unghiul optim poate fi mentinut pe tot parcursul anului, generarea totala de energie poate fi crescuta cu **10%\~25%**, ceea ce reprezinta un castig foarte considerabil pentru sistemul de micro balcon.

Structura și principiul suportului reglabil în unghi

Suportul cu unghi reglabil folosește o structură mecanică specifică pentru a permite componentei să se rotească sau să se încline flexibil într-un anumit interval.

Modelele comune includ:

1. Suport blocat cu viteze

Unghiul de înclinare poate fi reglat fin în unități de 10° prin ajustarea punctului de sprijin cu o scară de tip angrenaj. După ajustare, structura este stabilă și are o rezistență bună la vânt.

2. Suport pentru știfturi cu găuri multiple

Suportul are mai multe găuri, iar utilizatorii pot introduce știfturi pentru a-l fixa la unghiul corespunzător, după cum este necesar. Avantajele sunt simplitatea și costul redus.

3. Structura de reglare a unghiului șinei de glisare

Combinația de șine de ghidare glisante și tije de reglare în spirală poate realiza o reglare continuă a unghiului, care este potrivită pentru aplicații de vârf care sunt sensibile la lumină.

4. Microsistem de urmărire automată a luminii (un număr mic de modele high-end)

Folosiți senzori de lumină pentru a regla unghiul în timp real, similar cu „floarea-soarelui”, dar costul este mare și nu a fost încă promovat pe scară largă în scenele de balcon de acasă.

Aceste modele iau în considerare limitările de spațiu ale balconului. Pe baza asigurării structurii ușoare și a funcționării ușoare, confortul ajustării utilizatorului și stabilitatea sistemului sunt maximizate.

Cum se reglează unghiul în funcție de sezon?

O regulă simplă este:

Cel mai bun unghi de înclinare ≈ latitudine locală ± unghi de corecție sezonieră

Pentru balcoanele orientate spre sud, această ajustare este foarte eficientă; pentru balcoanele orientate spre est sau vest, unghiul și direcția pot fi ajustate pentru a optimiza unghiul de recepție a luminii dimineața sau după-amiaza.

Chiar dacă este ajustat doar de 2\~3 ori pe an, poate aduce o creștere medie anuală a producției de energie electrică de peste 10%, mai ales în nord sau zone cu modificări evidente ale luminii, acest beneficiu este mai semnificativ.

Cum funcționează utilizatorii obișnuiți?

Mulți oameni își fac griji: nu sunt electrician, pot opera aceste suporturi? De fapt, sistemele moderne de montare PV pentru balcon au proiectat mecanismul de reglare a unghiului pentru a fi extrem de simplu, iar utilizatorii obișnuiți o pot face singuri:

Reglarea unghiului necesită doar o cheie sau unealtă hexagonală, iar timpul de funcționare este de 10 minute;

Manualul este echipat cu un ghidaj de unghi, chiar și cu o scară și un grafic de unghi sezonier recomandat;

Unele companii oferă „pachete de servicii de reglare sezonieră a unghiului”, în care tehnicienii profesioniști vizitează de două până la trei ori pe an pentru a optimiza în mod regulat unghiul de înclinare pentru utilizatori. Aceasta este o extensie de serviciu atentă pentru persoanele în vârstă sau rezidenții cărora nu le este convenabil să o facă.

Semnificația practică a „vângătorilor de lumină” urbani

În sistemele fotovoltaice de balcon urban, suprafața fiecărei componente este limitată, deci este și mai important să stoarceți eficiența maximă de generare a energiei pe „zona unității”. Designul cu unghi reglabil oferă doar posibilitatea acestei ajustări fine.

*Pentru persoane fizice: înseamnă randamente mai mari și perioade mai scurte de rambursare;

* Pentru sistem: înseamnă stabilitate generală și eficiență;

* Pentru rețeaua energetică urbană: îmbunătățirea capacității de producere a energiei electrice a fiecărei microstații este o verigă mai puternică în sistemul energetic distribuit;

Cu alte cuvinte, reglarea unghiului nu este doar un detaliu tehnic, ci și o manifestare a managementului energetic urban slab.

Fără griji pentru clădirile înalte din orașe: design de siguranță rezistent la vânt și anti-cădere

În orașele cu clădiri înalte, mulți locuitori sunt dornici să încerce fotovoltaice cu balcon, dar sunt adesea opriți de o problemă practică: vânturile înalte sunt puternice, vor fi suflate panourile solare? Este sigur?

Aceasta este o preocupare foarte rezonabilă. Cu cât podeaua este mai înaltă, cu atât viteza vântului este mai mare și suprafața expusă la vânt a fațadei clădirii este mai mare. Odată ce nu este fixat ferm, nu numai că echipamentul în sine va fi deteriorat, dar poate provoca și accidente grave de siguranță. În special în zonele cu vânt sau zonele cu taifunuri frecvente, capacitățile de protecție împotriva vântului și anti-cădere ale sistemului fotovoltaic de balcon au devenit considerațiile principale.

Din fericire, odată cu dezvoltarea tehnologiei și îmbunătățirea standardelor, noul sistem de montaj fotovoltaic pentru balcon a integrat de mult „siguranța” în ADN-ul său de design și, printr-o varietate de detalii structurale și optimizarea materialelor, se asigură că poate fi la fel de stabil ca un munte chiar și în mediul înaltă al orașului.

Cât de mare este presiunea vântului de mare altitudine?

Să ne uităm mai întâi la o dată: în condiții meteorologice normale, viteza vântului la etajele peste 10 poate fi cu 30% ~ 50% mai mare decât la sol; în cazul vântului puternic, presiunea instantanee a vântului pe clădirile de peste 20 de etaje poate ajunge la 400~800 Pa sau chiar mai mare. Aceasta este echivalentă cu o forță de tracțiune continuă de 40\~80 kg pe metru pătrat. Dacă structura este instabilă, există riscul de a cădea.

Prin urmare, atunci când proiectați un sistem fotovoltaic de balcon, este necesar să începeți de la cele trei aspecte ale materialelor, structură și metoda de conectare pentru a vă asigura că are capacitatea de a rezista presiunii vântului și riscurilor de cădere pentru o lungă perioadă de timp.

Sistem de blocare a vântului: faceți suportul „strâns și nu slăbit”

În modern sistem de montaj PV pentru balcon s, este introdusă în general structura de blocare a vântului (Brachet de blocare a vântului). Este un mecanism multiplu de prindere și prindere pentru a se asigura că componentele nu se vor scutura, ridica sau aluneca sub acțiunea vântului.

Modelele comune includ:

* Blocare dublu strat de bandă de presiune: părțile superioare și inferioare ale cadrului componentelor sunt fixate cu benzi de presiune, care nu numai că apasă panoul, ci și îmbunătățesc stabilitatea cadrului general;

* Cataramă mecanică pentru mușcarea dinților: grinda principală a suportului și brațul de instalare sunt conectate prin „structura de mușcare”, iar încuietoarea este apăsată din ce în ce mai strâns în condiții de vânt puternic;

* Combinație de șaibe arc cu piuliță anti-slăbire: Folosiți elemente de fixare cu performanță rezistentă la șocuri, care nu sunt ușor de slăbit chiar și în cazul vibrațiilor pe termen lung;

* Structură invizibilă a balamalei: Unele suporturi unghiulare reglabile sunt încorporate cu balamale prin arborele rotativ și este setată o baionetă, care este ușor de reglat și asigură rezistența de fixare.

Conceptul de proiectare al acestor structuri este similar cu cel al pieselor de aripi ale aeronavei sau al conectorilor de pod, asigurând că nu există nicio slăbire sau rupere la punctul de concentrare a tensiunii, rezistând astfel în mod eficient presiunii continue și impactului brusc cauzat de vânturile puternice.

Dispozitiv anti-cădere: garanții multiple, fără pericole ascunse

Pe lângă protecția împotriva vântului, este și necesar să se prevină „căderea”. În special în clădirile înalte, odată ce echipamentul fotovoltaic instalat pe balcon va cădea, consecințele vor fi dezastruoase. Prin urmare, sistemele moderne au, în general, un mecanism secundar de protecție împotriva căderii.

Componentele de bază includ:

* Cablu anti-cădere din oțel inoxidabil: Fiecare panou fotovoltaic sau suport este conectat la corpul balconului printr-un cablu din oțel inoxidabil. Chiar dacă fixarea principală este slăbită accidental, aceasta poate juca și rolul unei „frânghii de siguranță” pentru a preveni căderea.

* Sistem de cârlig cu autoblocare: Similar cu structura de cârlig utilizată de lucrătorii la altitudine mare, se blochează automat pe balustrada balconului sau pe structura peretelui atunci când componenta este instalată. Odată ce sarcina se modifică, se blochează automat pentru a spori siguranța redundantă.

* Proiectarea șuruburilor de limită: Un dispozitiv de limită este setat la sfârșitul instalării pentru a preveni alunecarea generală, chiar dacă poziția este compensată din cauza îmbătrânirii structurale sau a cutremurului.

Acest mecanism dublu de asigurare „sistem anti-cădere cu structură principală” se apropie, într-o anumită măsură, de conceptul de siguranță al sistemului de frânghie de alpinism. Chiar dacă se întâmplă cel mai rău, nu va scăpa de sub control.

Materialul ușor este, de asemenea, cheia siguranței

Nu credeți greșit că „greu este sigur”. În scenariile de utilizare înalte, materialele ușoare și de înaltă rezistență sunt o alegere mai rezonabilă. În prezent, montajul PV pentru balconul principal folosește în principal următoarele materiale:

* Aliaj de aluminiu de înaltă rezistență (cum ar fi 6063-T5): densitate scăzută, rezistență ridicată, rezistență bună la rugină, potrivit pentru expunerea pe termen lung la mediul exterior;

* Oțel carbon galvanizat la cald: după un tratament special anti-coroziune, are avantaje atât de greutate, cât și de rezistență și este utilizat pe scară largă în cadrul principal portant;

* Elemente de fixare din oțel inoxidabil: capacitate anticorozivă extrem de puternică, părțile cheie nu sunt ușor de ruginit și de dezlipit;

Prin combinația dintre selecția materialelor și optimizarea structurală, sistemul fotovoltaic de balcon poate menține rezistența evitând în același timp sarcini suplimentare inutile asupra clădirii, ceea ce reprezintă un echilibru între siguranță și caracter practic.

Atât estetica, cât și caracterul practic: integrare arhitecturală puternică

Pe măsură ce fotovoltaica de balcon intră în viața locuitorilor din mediul urban, pe lângă eficiența producerii de energie și siguranța instalării, o altă „pietră de poticnire” care nu poate fi ignorată este problema aspectului.

În modern cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

De la „stil industrial” la „limbaj arhitectural”

Sistemele timpurii de suport fotovoltaic pentru balcon au provenit adesea din scenele industriale, urmărind puterea și funcția, dar ignorând experiența vizuală a mediului rezidențial. Cadrul gros de oțel, cablajul dezordonat și componentele expuse nu sunt doar inestetice, dar duc adesea la obstrucționarea proprietății sau la dispute de cartier.

Pentru a rezolva această problemă, sistemele moderne de console fotovoltaice pentru balcon introduc treptat „limbaj arhitectural”:

* Linii simple și structură ușoară: Forma generală tinde să fie minimalistă, evitând structurile complexe în cruce, astfel încât oamenii să nu poată spune de la distanță că „acesta este un sistem fotovoltaic”;

* Design cu șuruburi ascunse și bandă de presiune: prin ascunderea punctelor de conectare și a plăcilor de presiune, se păstrează un aspect curat și îngrijit;

* Tratament uniform al culorii: Suprafața suportului folosește gri mat, alb argintiu, negru și alte culori apropiate de fațada clădirii, care nu sunt abrupte și nu domină;

* Potriviți geometria balconului: în funcție de raportul de aspect comun al balconului, grosimea balustradei, stilul colțului și alte forme de suport prefabricate, acesta poate fi „integrat” după instalare.

Această transformare de la „limbajul de fabricație” la „limbajul arhitectural” este un pas important pentru ca fotovoltaica de balcon să se integreze cu adevărat în stilul de viață al rezidenților.

Designul suportului invizibil: echipamentul de generare a energiei „dispare”

Pentru a reduce și mai mult simțul echipamentului, în structura suportului sunt adoptate o varietate de concepte de design „invizibile” pentru a face ca sistemul fotovoltaic să fie cât mai slab din punct de vedere vizual:

1. Design încorporat marginea pliată: După ce grinda principală a suportului este atașată la balustradă sau perete, marginea este pliată în structura fixă și aproape nu există nicio proeminență evidentă de la distanță.

2.Schelet ușor gol: placa de bază tradițională sigilată este anulată, iar structura goală este adoptată pentru a reduce greutatea și a reduce obstrucția, făcând componentele să pară mai „transparente”.

3.Turnare integrată modulară: Cablurile și conectorii expuși inițial sunt integrati în scheletul suportului, iar „senzația de încăpere a mașinilor” cauzată de liniile expuse este evitată prin ambalajul integrat.

4. Optimizarea unghiului de înclinare asimetrică: Pentru balcoanele cu orientări diferite nord-sud și est-vest, se adoptă un design asimetric pentru a face unghiul de înclinare a componentei mai natural în structură și a forma o relație continuă de extensie cu peretele.

Aceste modele fac ca balconul fotovoltaic să nu mai fie o „centrală electrică agățată în afara ferestrei”, ci o parte ascunsă în scena vieții, ținând cont atât de funcție, cât și de frumusețe.

Adaptarea la panourile fotovoltaice ultra-subțiri: subțirea este, de asemenea, un fel de frumusețe

Nu este suficient ca suportul să arate bine, componentele în sine trebuie să țină pasul. Noua generație de sisteme de balcon utilizează în general panouri fotovoltaice ultra-subțiri, translucide sau complet negre, care sunt mai aproape de „materiale de construcție” decât de „echipamente de generare a energiei electrice” în ceea ce privește expresia vizuală.

Componente din sticlă ultra-subțire (3\~4mm): Grosimea este cu aproximativ 40% mai mică decât cea a componentelor tradiționale, iar presiunea vizuală este mai mică după instalare, ceea ce este potrivit pentru balustradele de balcon sau pereții în consolă.

Componente translucide: Unele zone sunt transmisive de lumină, astfel încât balconul poate reține în continuare canale de lumină naturală, ținând cont de funcțiile de plantare, ventilație și iluminare.

Componente negre integrate: Folosind rame complet negre și acoperiri nereflectorizante, textura generală întunecată a oglinzii se potrivește perfect cu fațadele din sticlă sau metal.

După ce aceste componente sunt asortate cu suportul, aspectul este aproape ca o bucată de sticlă decorativă sau paravan, mai degrabă decât un „panou solar” tradițional, care este mai ușor acceptat de rezidenți, proprietăți și arhitecți.

Impactul social al integrării arhitecturale

Îmbunătățirea aspectului sistemelor fotovoltaice de balcon nu este doar o problemă estetică, ci și o forță motrice practică. Multe proiecte pilot urbane au descoperit că:

* Aspectul este coordonat, iar acceptarea locuitorilor a crescut cu aproximativ 60%;

* Conducerea proprietății nu se mai opune puternic, iar atitudinea de susținere a instalării este mai pozitivă;

* Proiectanții de arhitectură au început să ia în considerare în mod activ soluția „încorporată” a componentelor fotovoltaice și să le încorporeze în structura clădirii.

* Odată ce se schimbă de la „plug-in extern ulterioară” la „parte a clădirii”, instalațiile fotovoltaice de balcon vor putea trece de la o instalație spontană la scară mică la un aspect urban la scară largă.
