Montare pe acoperiș pv aruncat

De la design la întreținere: acoperiș cu acoperiș PV Management de gestionare a ciclului de viață complet

Compoziția sistemului de montare PV a acoperișului înclinat
montare pe acoperiș pv aruncat este de obicei compus din șine, conectori, blocuri de componente și baze fixe. În comparație cu sistemul de acoperiș plat, montarea acoperișului aruncat trebuie conectată direct la structura acoperișului (cum ar fi plăci, plăci de oțel color, plăci de ciment etc.). Principala sa funcție este de a stabiliza componentele și de a suporta sarcinile generate de mediul extern (cum ar fi forța vântului, presiunea zăpezii etc.).
Taizhou Dongsheng New Energy Technology Co., Ltd. a conceput o varietate de soluții structurale aplicabile bazate pe diferite tipuri de acoperișuri, cum ar fi sistemul de clemă de gresie din oțel color, sistemul de ancorare a punctelor de gresie de ciment, sistemul de cârlig de gresie glazurat etc.

Metoda de instalare și strategia de potrivire a tipului de acoperiș
Diferite materiale și structuri pentru acoperișuri plasate au cerințe diferite pentru metoda de fixare a sistemului de montare. Tipurile comune de acoperiș și metodele de potrivire sunt următoarele:
*Acoperiș de gresie din oțel color
Placile de oțel color sunt o formă obișnuită de acoperiș pentru plantele industriale. Au o rezistență moderată și sunt ușor de construit. Montarea este adesea fixată de șinele din aliaj de aluminiu și clemele de gresie din oțel, fără a pătrunde în panoul acoperișului, reducând riscul de scurgere a apei. Structura standardizată a standardizată a taizhou Dongsheng New Energy Technology Co., Ltd. se poate adapta la o varietate de plăci de oțel colorate ondulate și trapezoidale, ceea ce este convenabil pentru instalarea rapidă la fața locului.
* Acoperiș din gresie de ciment
Acoperișurile din gresie de ciment sunt mai frecvente în clădirile rezidențiale. Montarea este de obicei fixată prin șuruburi de expansiune sau șuruburi de auto-atingere în fasciculul structural de sub gresie și este echipată cu tehnologie de tratare impermeabilă, cum ar fi garniturile de cauciuc de butil, capacele impermeabile, etc. Produsele de cârlig proiectate de companie pot regla flexibil înălțimea pentru a se adapta la problema diferitelor grosime a plăcilor.
* Acoperiș de gresie vitrată
Acoperișurile de gresie glazurate sunt extrem de decorative și dificil de instalat. Taizhou Dongsheng New Energy Technology Co., Ltd. folosește o metodă de cârlig în formă de U care nu deteriorează suprafața faianței pentru a conecta montarea la structura de bază din lemn sau de beton și o conectează la șina de ghidare printr-un cârlig rezistent la vânt pentru a ține cont atât de instalație stabilă, cât și de acoperișuri frumoase.

Selectarea materialelor și considerațiile de stabilitate structurală
Montarea acoperișului înclinat are cerințe ridicate pentru rezistența materialului, durabilitatea și greutatea. Datorită anumitor limitări purtătoare de încărcare a structurii acoperișului, echilibrul ușor și de rezistență devin focalizarea proiectării.
*Material din aliaj de aluminiu: 6063-T5 Profilele din aluminiu sunt utilizate în majoritatea sistemelor de acoperișuri rezidențiale și color. Au un raport bun de rezistență-greutate și sunt anodizați pentru a îmbunătăți rezistența la intemperii.
*Piese din oțel inoxidabil: Toate părțile care sunt în contact fix cu acoperișul (cum ar fi șuruburile și cârligele) sunt confecționate din oțel inoxidabil 304 pentru a îmbunătăți rezistența la coroziune și pentru a prelungi durata de viață.
*Analiza sarcinii structurale: Echipa de proiectare calculează presiunea regională a vântului și presiunea zăpezii prin specificațiile de încărcare a clădirii și combină factori precum materii de orientare, orientare și materiale pentru acoperișuri pentru a efectua analize mecanice și armare structurală pentru a asigura stabilitatea sistemului general.

Optimizarea unghiului și a orientării în proiectarea montajului
Acoperișul pitchdd are un pitch fix atunci când este proiectat, astfel încât unghiul de instalare al modulului fotovoltaic este direct afectat de pitchatul acoperișului. Unghiul de înclinare corespunzător și orientarea în diferite regiuni au un impact semnificativ asupra ratei de utilizare a luminii:
*Acoperiș orientat spre sud: este cel mai potrivit pentru instalarea directă a componentelor. Dacă unghiul de înclinare a acoperișului se află în intervalul 15 ° -30 °, acesta poate îndeplini practic cerințele de soare din majoritatea zonelor.
*Acoperișul Est-Vest: Componentele cu două fețe sau soluțiile de pavaj plat pot fi utilizate pentru a îmbunătăți eficiența generală a generarii de energie prin aspectul optimizat.
*Acoperișuri în formă specială: cum ar fi acoperișuri cu mai multe pitch-uri și diferite, Taizhou Dongsheng New Energy Technology Co., Ltd. adoptă o strategie de dispunere a zonării și proiectează independent soluții de montare pentru fiecare pitch pentru a asigura maximizarea performanței generale a sistemului.

Măsuri de impermeabilizare și protecție a acoperișului
Procesul de instalare a montare pe acoperiș implică contactul direct cu acoperișul și este necesar să se asigure că integritatea stratului impermeabil nu este deteriorată. Taizhou Dongsheng New Energy Technology Co., Ltd. oferă soluții corespunzătoare impermeabile în funcție de diferite structuri de acoperiș:
*Plăcile de etanșare cu două straturi și capacele impermeabile sunt utilizate în fixarea penetrantă pentru a preveni pătrunderea apei de ploaie.
*În soluția care nu penetrantă, se folosește o structură de prindere, combinată cu garnituri de cauciuc pentru a reduce presiunea pe plăci și plăci metalice.
*Toate produsele sunt supuse testării spray-ului cu sare și simularea ploii la fața locului înainte de a părăsi fabrica pentru a asigura efectul de etanșare al utilizării pe termen lung în aer liber.

Procesul de construcție și gestionarea siguranței
Construcția acoperișului în picioare este mai dificilă decât acoperișurile plate, inclusiv probleme precum operațiuni de mare altitudine, protecție împotriva siguranței și spațiu de operare limitat. Taizhou Dongsheng New Energy Technology Co., Ltd. ia următoarele măsuri pentru a asigura o construcție lină în timpul implementării proiectului:
* Evaluarea pre-construcției: efectuarea sondajelor la fața locului privind structura acoperișului, stabilirea și stabilitatea plăcilor pentru a confirma fezabilitatea.
* Proces standardizat: Dezvoltați desene de construcție unificate și orientări de funcționare pentru a evita luxarea componentelor sau eliminarea creșterii din cauza erorii umane.
* Managementul siguranței: toți instalatorii trebuie să fie echipați cu centuri de siguranță și căști și să primească instruire pentru operațiuni de mare altitudine.

Managementul funcționării și întreținerii și durabilitatea sistemului
Ca structură de susținere de bază a componentelor fotovoltaice, fiabilitatea sistemului de montare afectează în mod direct funcționarea ulterioară. Taizhou Dongsheng New Energy Technology Co., Ltd. oferă clienților servicii sistematice de funcționare și întreținere, inclusiv inspecții periodice, inspecții de etanșeitate cu șuruburi, inspecții anticorroziune, etc.:
* Se pot face ajustări în timp util sau întăriri pentru probleme precum scufundarea componentelor și slăbirea montajului.
* Prin stabilirea unei arhive de sistem, înregistrați datele întregului proces de construcție, acceptare și funcționare și întreținere, care este convenabil pentru trasabilitatea și întreținerea viitoare.
* Oferiți sugestii pentru înlocuirea și modernizarea accesoriilor pentru a prelungi durata de funcționare a sistemului.

Soluții de montare PV pentru acoperiș pentru diferite tipuri de acoperiș

Definiția și clasificarea montarelor PV pentru acoperișuri pitchate
montare pe acoperiș pv aruncat este un sistem structural utilizat pentru a repara module fotovoltaice pe acoperișul înclinat. Conform diferitelor structuri de acoperiș, acesta poate fi împărțit în principal în următoarele categorii:
* Sistem de montare a acoperișului din oțel color
* Sistem de montare a acoperișului din gresie/gresie ceramică
* Sistem de montare a acoperișului de gresie glazurat
* Sistem de montare a acoperișului cu turnuri din beton
Diferite tipuri de acoperișuri au cerințe diferite pentru adaptarea structurală, performanța impermeabilă, proiectarea sarcinii etc., deci este necesar să se formuleze soluții în funcție de condițiile locale.

Caracteristici de instalare și provocări tehnice
Operațiuni de mare altitudine și limitări ale spațiului de construcție
Construcția acoperișului aruncat trebuie să ia în considerare protecția siguranței, spațiul de lucru limitat și funcționarea dificilă. Designul de montare ar trebui să fie cât mai modular și ușor posibil, ușor de instalat rapid și să reducă procesarea la fața locului.
* Cerințe de rulment ale structurii acoperișului
Acoperișurile înțepate au, în general, anumite restricții de încărcare, astfel încât sistemul de montare trebuie să îndeplinească cerințele ușoare și să reducă încărcarea acoperișului, asigurând în același timp rezistența structurală.
* Cerințe ridicate de impermeabilizare
Instalarea de montare implică adesea pătrunderea acoperișului, care intră în conflict semnificativ cu stratul tradițional impermeabil. Cum să vă asigurați că stratul original impermeabil nu este deteriorat în timp ce fixarea este unul dintre punctele cheie ale proiectării montarelor acoperișului.
*Selectarea materialelor și punctele de proiectare structurală
Taizhou Dongsheng New Energy Technology Co., Ltd. utilizează în principal următoarele sisteme materiale:
*Șine din aliaj de aluminiu și componente de asistență
Cu caracteristicile greutății ușoare, rezistența puternică a coroziunii și instalarea ușoară, este potrivită pentru majoritatea tipurilor de acoperișuri înclinate, în special pentru clădiri rezidențiale.
*304 Șuruburi și cârlige din oțel inoxidabil
Componentele conectate direct la acoperiș sunt confecționate în cea mai mare parte din oțel inoxidabil, ceea ce îmbunătățește durabilitatea pe termen lung și rezistența la coroziune și se adaptează la diverse medii climatice.
*Materiale de etanșare a cauciucului de butil și garnituri impermeabile
Folosit pentru etanșare la pătrunderea acoperișului, ajutați la menținerea performanței originale impermeabile a acoperișului și reduceți riscul de scurgere.

Strategii de instalare care se potrivesc diferitelor structuri de acoperiș

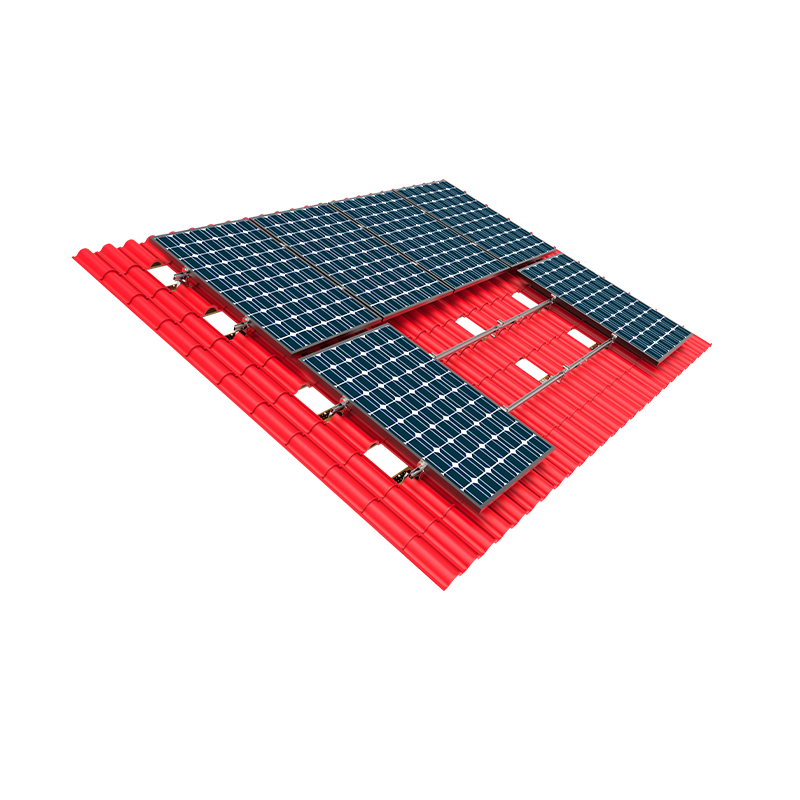

*Acoperiș de gresie din oțel colorat
Fixat la purlin cu cleme metalice sau șuruburi auto-tapling fără a pătrunde pe panoul acoperișului. Structura de montare este personalizată în funcție de tipul de undă al acoperișului, iar eficiența instalației este ridicată.
*Tile de ciment/acoperiș din gresie ceramică
Este necesar să setați un cârlig metalic sub faianță și să îl conectați la structura de pe acoperiș. Placile trebuie să fie parțial dezasamblate în timpul procesului de instalare, iar cerințele mai mari sunt plasate pe integritatea acoperișului în timpul construcției.
*Acoperiș de gresie glazurat
Instalarea este dificilă și, în general, nu este recomandat să pătrundă pe suprafața plăcilor. Folosiți o structură de cârlig agățat pentru a conecta montarea fără a deteriora faianța.
*Acoperiș înclinat din beton
Structura are o rezistență ridicată și poate fi ancorată direct cu șuruburi de expansiune. Combinat cu capace impermeabile și materiale de etanșare pentru a gestiona poziția de perforație pentru a asigura performanța impermeabilă.

Optimizare Considerații privind înclinația și orientarea în creștere
Acoperișul înclinat în sine are un design de înclinație, iar montarea trebuie să regleze aranjamentul componentei în funcție de acoperișul înclinat:
*Acoperiș orientat spre sud: Instalați direct panouri fotovoltaice de-a lungul pitchului și utilizați pitch-ul existent pentru a îmbunătăți eficiența generarii de energie.
*Acoperișul Est-Vest: Luați în considerare utilizarea layoutului dublu sau a componentelor cu două fețe pentru a îmbunătăți utilizarea luminii.
*Orientare neregulată: Compania poate oferi design personalizat și regla unghiul în funcție de poziția reală pentru a compensa înclinația insuficientă a componentei.
Taizhou Dongsheng New Energy Technology Co., Ltd. a introdus instrumente de simulare a iluminatului arhitectural în proiectarea sistemului pentru a ajuta la optimizarea combinației de aranjare și orientare de montare pentru a îmbunătăți eficiența generarii de energie pe tot parcursul anului.

Procesul de implementare a proiectului și asistență tehnică
Sistemul fotovoltaic al acoperișului înclinat trebuie să ia în considerare în mod cuprinzător caracteristicile clădirii și condițiile site -ului de la proiectare la construcție. Compania implementează de obicei proiectul în următorii pași:
* Studiu de măsurare și acoperiș la fața locului
Prin cartografierea dronei sau prin măsurarea manuală, sunt stăpânite date cheie, cum ar fi pitch, orientare și distanțare purlin.
* Calculul structural și proiectarea schemei
Analiza forței structurale este realizată pe baza unor parametri precum presiunea locală a vântului, încărcarea zăpezii și rezistența structurii acoperișului.
* Montarea selecției și ieșirea desenului
Potriviți componentele de montare și ieșirea desenelor de construcție standardizate și a listelor de materiale pentru a sprijini clienții sau instalatorii pentru a efectua o construcție eficientă.

Ghid de instalare și asistență tehnică la distanță
Oferiți videoclipuri de orientare pentru construcții, instruire tehnică la distanță sau îndrumări tehnice la fața locului pentru a ajuta clienții să completeze instalarea în conformitate cu standardele.
* Recomandări post-inspecție și întreținere
Stabiliți o bază de date de proiect și recomandați în mod regulat lucrări de întreținere de bază, cum ar fi strângerea șuruburilor, inspecția punctului de conectare și inspecția stratului anti-coroziune.

Garanție de întreținere și funcționare a sistemului
Întreținerea Monturi de acoperiș plasate este mai dificil, astfel încât proiectarea timpurie și selecția materialelor sunt deosebit de critice. Compania recomandă clienților să verifice în mod regulat următoarele articole:
*Dacă punctele de conectare sunt libere sau ruginite;
*Dacă stratul impermeabil la penetrarea acoperișului este îmbătrânit sau deteriorat;
*Dacă suprafața de montare este în mod evident deformată sau deteriorată cu forța;
*Dacă aranjarea componentelor este compensată sau alunecată.
Prin stabilirea fișierelor de operare și întreținere și planuri de inspecție, clienții pot extinde eficient ciclul de viață al sistemului și pot asigura o eficiență stabilă de generare a energiei.
