Montare pe acoperiș plat

De la proiectare la funcționare și întreținere: puncte tehnice ale întregului proces al sistemului de montare PV pentru acoperiș plat

Caracteristici structurale ale suporturilor PV pentru acoperiș plat
Monturi PV cu acoperiș plat De obicei, consultați sistemele structurale instalate pe suprafețele acoperișului, fără înclinație evidentă pentru a sprijini modulele fotovoltaice. Structura sa de bază include componente precum bază, fascicule, suporturi verticale, șine și cleme, formând un sistem general stabil și ușor de întreținut.
Spre deosebire de montarea acoperișului, principalele caracteristici ale sistemelor de acoperiș plat sunt proiectarea înclinației reglabile și compatibilitatea cu protecția acoperișului. În proiectarea sistemului, Dongsheng New Energy folosește o combinație de structură modulară și componente standardizate pentru a face ca montarea să nu se adapteze numai la diferite tipuri de componente, ci și să ajusteze înclinația în funcție de condițiile locale pentru a optimiza eficiența generarii de energie.

Clasificarea metodelor de instalare de montare

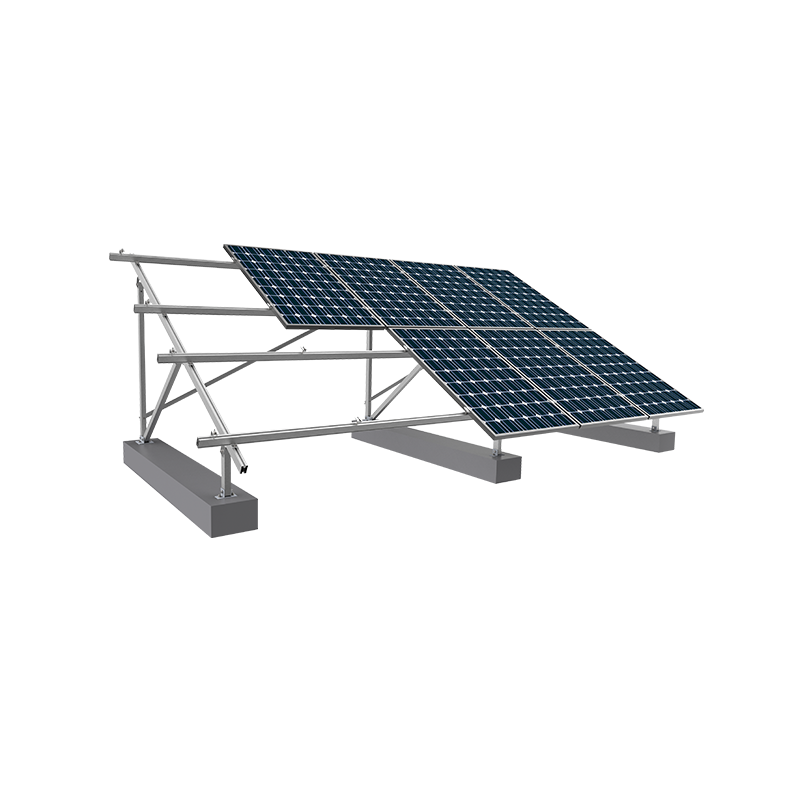

1. Instalare de non-penetrare (tip de balast)
Această metodă folosește blocuri contra -greutăți pentru a obține stabilitatea sistemului fără găuri de foraj în acoperiș. Este adesea folosit pe acoperișuri unde stratul impermeabil nu poate fi deteriorat. Materialele de balast folosesc de obicei blocuri de beton sau blocuri de contragreutate metalice. Dispunerea trebuie luată în considerare în combinație cu forța eoliană la fața locului, capacitatea de încărcare a acoperișului și condițiile de drenaj.

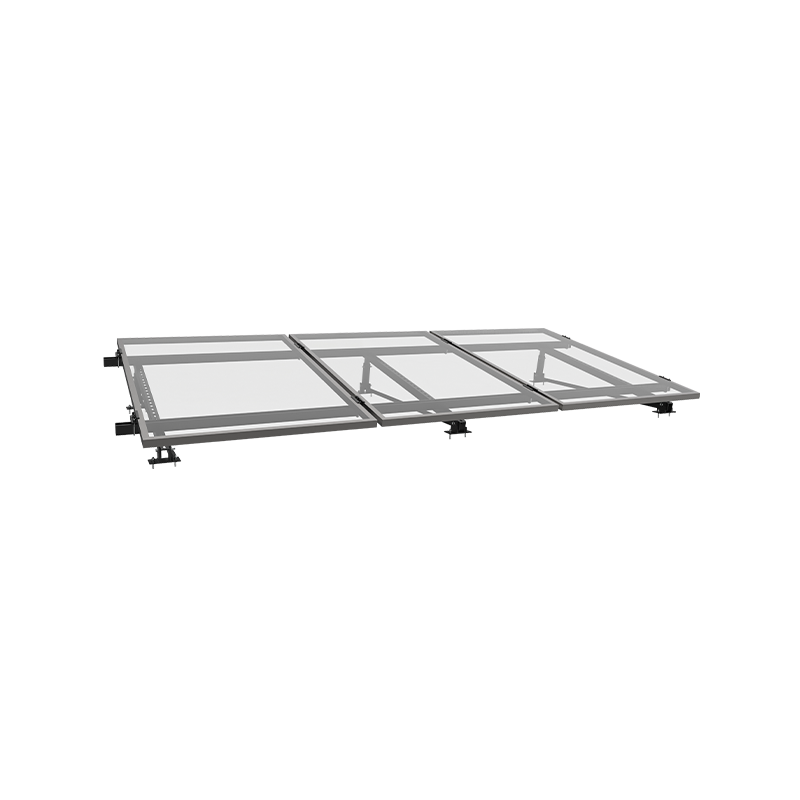

2. Instalarea penetrării (Fixarea șurubului de ancorare/expansiune chimică)
Când structura acoperișului permite penetrarea, sistemul de montare poate fi consolidat prin ancorare pentru a îmbunătăți în continuare rezistența la vânt. Este potrivit pentru acoperișurile din beton și acoperișurile din fabrică cu o capacitate puternică de rulment structural, dar ar trebui să se concentreze etanșarea impermeabilă pentru a preveni scurgerea apei.
3. Instalarea înclinării reglabile
Pentru a se adapta la unghiul optim de generare a energiei în diferite latitudini, unele montare plană a acoperișului din Dongsheng New Energy adoptă proiectarea picioarelor de sprijin reglabile, astfel încât unghiul componentei să poată fi setat flexibil în intervalul de 10 ° -30 °, îmbunătățind eficiența medie anuală de generare a energiei electrice.

Selectarea materialelor și cerințele de tratament anti-coroziune
Monturile fotovoltaice sunt expuse la medii exterioare pentru o lungă perioadă de timp și trebuie să aibă o rezistență bună la vreme, rezistență la coroziune și rezistență mecanică. Materialele principale din industrie includ:
* Aliaj de aluminiu (model comun 6063-T5): greutate ușoară, rezistență puternică la coroziune, potrivită pentru proiecte sensibile la încărcările acoperișului.
* Oțel de carbon galvanizat la cald: performanță cu costuri ridicate, structură stabilă, potrivită pentru medii cu sarcini mari de vânt.
* Elemente de fixare din oțel inoxidabil: utilizate pentru piese de fixare a componentelor pentru a evita slăbirea din cauza coroziunii de contact metalic.
Produsele de montare a acoperișului plat furnizat de Taizhou Dongsheng New Energy au trecut toate certificarea sistemului de gestionare a calității ISO. Unele componente de bază adoptă un design structural brevetat independent, iar tratamentul de suprafață adoptă galvanizarea la cald (≥80 μm) sau procesele de anodizare pentru a prelungi eficient durata de viață a serviciului.

Încărcarea vântului și proiectarea stabilității sistemului
Monturile PV cu acoperiș plat sunt adesea expuse în partea din față a vântului datorită proiectării înclinației, iar rezistența la vânt devine un indicator cheie al proiectării. Proiectarea sistemului trebuie să calculeze sarcina vântului în funcție de „codul de încărcare a structurii clădirii” al locației proiectului.
Dongsheng New Energy folosește o combinație de simulare structurală și evaluare a datelor la fața locului pentru a efectua o analiză a elementelor finite pe punctele de stres ale sistemului de montare pentru a asigura stabilitatea generală a sistemului într-un mediu de vânt puternic. Pentru sistemul de instalare balast, echipa de proiectare a lui Dongsheng îmbunătățește în continuare rezistența la vânt a sistemului prin optimizarea aranjamentului contraponderal și adoptând un design de parbriz.

Compatibilitatea modulelor fotovoltaice și a montarelor
Modulele fotovoltaice de la diferiți producători diferă ca dimensiune, grosime și greutate, iar sistemele de montare PV pentru acoperiș plat trebuie să aibă o compatibilitate bună. Dongsheng New Energy a înființat o varietate de caneluri de șină de ghidare și cleme reglabile în timpul etapei de cercetare și dezvoltare, astfel încât sistemul de montare să se poată adapta la componentele mainstream 166/182/210 din seria, care este propice pentru luarea deciziilor flexibile ale clienților în achiziționarea componentelor și progresul proiectului.
Coordonarea sistemului de montare și a căii de cablare a invertorului face parte și din integrarea sistemului. Dongsheng a considerat în mod cuprinzător aranjamentul componentelor, aspectul invertorului și direcția cablului în timpul etapei de proiectare a proiectului pentru a îmbunătăți eficiența generală a construcției a sistemului.

Comoditatea de întreținere și ciclul de viață al sistemului
Durata de funcționare a sistemului de acoperiș plat este de obicei proiectată să fie mai mare de 25 de ani. În această perioadă, durabilitatea structurii, comoditatea de întreținere și capacitatea de curățare a componentelor devin factori cheie care afectează stabilitatea generarii de energie.
Taizhou Dongsheng New Energy încorporează conectori convenabili, șine de ghidare a instalației rapide și alte proiecte structurale în proiectarea produsului și stabilește o lățime suficientă a canalului pentru a facilita inspecția și curățarea zilnică prin personalul de operare și întreținere. Unele sisteme de montare sunt echipate cu colectarea apei și caneluri de drenaj și sloturi de rutare a sârmei de masă pentru a îmbunătăți standardizarea cablurilor la fața locului.

Ca structură de susținere a sistemului fotovoltaic, montare pe acoperiș plat Joacă un rol esențial în stabilitatea sistemului, eficiența generarii de energie și gestionarea funcționării și întreținerii. Bazându -se pe capacități de cercetare și dezvoltare tehnică continuă și experiență matură de livrare a proiectului, Taizhou Dongsheng New Energy a format un sistem de servicii integrat care acoperă proiectarea, fabricația, instalarea și întreținerea, oferind soluții de asistență pentru acoperișuri plate extrem de fiabile și adaptabile pentru piața fotovoltaică distribuită globală.

Sistem fotovoltaic Fundația de susținere: Analiza sistematică a montajului PV pentru acoperiș plat

Structura sistemului de montare PV a acoperișului plat
Monturi PV cu acoperiș plat sunt în general folosite pentru a fi instalate pe acoperișuri fără unghiuri evidente de înclinare. Funcția lor este de a transporta în mod stabil module fotovoltaice și de a asigura funcționarea lor în siguranță în diferite condiții climatice. Conform diferitelor metode de instalare, suporturile PV cu acoperiș plat pot fi împărțite aproximativ în mai multe tipuri, cum ar fi tipul de balast, tipul de penetrare și tipul unghiului reglabil.
Structura tipului de balast folosește contragreutate pentru a menține sistemul stabil și este potrivită pentru acoperișuri care nu permit foraj, cum ar fi unele acoperișuri comerciale; Structura tipului de penetrare este fixată pe structura de beton a acoperișului prin ancore și este potrivită pentru zonele cu sarcini mari de vânt; iar structura de tip înclinație reglabilă ajustează orientarea componentelor în funcție de unghiul local de soare pentru a îmbunătăți eficiența generarii de energie. Taizhou Dongsheng New Energy Technology Co., Ltd. În proiecte reale, va fi selectată soluția de montare corespunzătoare, iar structura va fi optimizată pe baza unor factori precum structura acoperișului, locația geografică, nivelul vitezei vântului și capacitatea de încărcare.

Impactul metodei de instalare asupra siguranței structurale
Metoda de instalare a Monturi PV cu acoperiș plat este strâns legat de structura acoperișului. Alegerea unei metode de instalare rezonabile nu numai că ajută la îmbunătățirea eficienței construcțiilor, dar afectează și durata de viață a serviciului și rezistența la risc a sistemului.
*Metoda de instalare a balastului: Această metodă nu deteriorează structura acoperișului și este adesea folosită în clădirile în care forajul nu este permis pe acoperiș, cum ar fi clădiri comerciale sau acoperișuri din fabrică cu straturi subțiri impermeabile. Blocul de balast este, în general, confecționat din beton sau contraponderale metalice prefabricate, iar sarcina este distribuită uniform cu sistemul feroviar de ghidare. Când Taizhou Dongsheng New Energy Technology Co., Ltd. aplică această soluție, aceasta va fi combinată cu covorașe anti-alunecare și designuri de jgheaburi pentru a reduce impactul asupra stratului impermeabil pentru acoperiș.
*Metoda de fixare a penetrării: potrivită pentru acoperișuri cu rezistență structurală ridicată, cum ar fi acoperișurile din beton armat. Montarea este fixată în stratul structural prin șuruburi de expansiune sau ancore chimice pentru a îmbunătăți stabilitatea generală. Această metodă are o rezistență puternică la încărcările vântului, dar trebuie luate măsuri de etanșare și impermeabilizare pentru a preveni scurgerea apei de pe acoperiș.
*Structura de înclinare reglabilă: utilizată pentru a optimiza unghiul dintre componentă și radiația solară, este comună în latitudinile joase și medii. În sistemul de montare proiectat de Taizhou Dongsheng New Energy Technology Co., Ltd., înclinația poate fi ajustată de la 10 ° la 30 °, ținând cont atât de comoditatea instalării, cât și de eficiența generarii de energie.

Selectarea materialelor și tehnologia anti-coroziune
Monturile fotovoltaice care funcționează mult timp în diferite condiții climatice trebuie să aibă o bună rezistență la coroziune și o stabilitate structurală. Materialele comune includ oțel galvanizat la cald, aliaj de aluminiu, oțel inoxidabil etc.
*Montare din oțel galvanizat la cald: rezistență ridicată, potrivită pentru un mediu mare și un mediu de presiune ridicat al vântului, grosimea stratului galvanizat de suprafață este de obicei peste 80 de microni, ceea ce împiedică efectiv coroziunea. Taizhou Dongsheng New Energy Technology Co., Ltd. controlează cu strictețe grosimea stratului galvanizat în timpul fabricării de produse pentru a se asigura că durata de viață a creșterii atinge mai mult de 25 de ani.
*Montare din aluminiu: greutate ușoară, instalare ușoară, potrivită pentru acoperișuri cu capacitate de rulment limitată, utilizată pe scară largă în proiectele fotovoltaice pe acoperiș. Compania selectează 6063-T5 profiluri de aluminiu industrial și își îmbunătățește rezistența la intemperii prin anodizare.
*Elemente de fixare din oțel inoxidabil: utilizate pentru conectori și blocuri de presiune a șinei, care pot evita coroziunea diferenței de potențial de metale și pot îmbunătăți durabilitatea generală a sistemului.
Taizhou Dongsheng New Energy Technology Co., Ltd. combină caracteristicile diferitelor proiecte de inginerie pentru a oferi clienților o varietate de soluții de selecție a materialelor și cooperează cu testarea produselor și testarea terților pentru a asigura funcționarea fiabilă a sistemului.

Încărcarea vântului și analiza stresului structural
Sarcina vântului este un factor important în proiectarea sistemelor fotovoltaice cu acoperiș plat, în special în zonele de viteză costiere și ale vântului. Proiectarea rezonabilă a rezistenței la vânt afectează în mod direct siguranța și stabilitatea pe termen lung a sistemului.
Echipa de proiectare a Taizhou Dongsheng New Energy Technology Co., Ltd. folosește software structural pentru a efectua o analiză a elementelor finite și pentru a simula punctele de stres ale sistemului. Conform „codului de încărcare a structurii clădirii” în diferite regiuni, luați în considerare parametri precum direcția vântului, înălțimea clădirii, coeficientul de frecare a acoperișului în avans în timpul etapei de dispunere a sistemului, proiectați distribuție rezonabilă a balastului și distanțare de montare pentru a asigura siguranța structurală a sistemului sub viteza de proiectare a vântului. În timpul instalării la fața locului a proiectului, tehnicienii companiei vor evalua condițiile vântului la fața locului și vor face ajustări pe baza datelor meteorologice și a situației reale a acoperișului.

Dispunerea modulului PV și utilizarea spațiului
În proiectarea sistemelor de acoperișuri plate, aranjarea componentelor afectează eficiența generală a generarii de energie, efectul de ventilație și rezervarea canalului de întreținere. Aranjamentele comune includ aranjament cu un singur rând în direcția nord-sud, aranjamentul înapoi la spate, aranjamentul dublu-vest-vest, etc.
Taizhou Dongsheng New Energy Technology Co., Ltd. optimizează utilizarea spațiului pentru acoperiș, asigurând în același timp orientarea rezonabilă a componentelor prin proiectarea integrată a componentelor și a sistemelor de montare. Pentru acoperișurile cu obstacole (cum ar fi orificii de aerisire și rezervoare de apă), compania va proiecta soluții personalizate de cablare de montare și dispunere pentru a îmbunătăți eficiența generală a proiectului. Setarea canalelor de întreținere este, de asemenea, un conținut cheie în planul companiei. De obicei, un spațiu de aproximativ 600mm este rezervat între fiecare grup de componente pentru a facilita curățarea și întreținerea ulterioară.

Întreținerea sistemului și post-management
Deși sistemul de montare a acoperișului plat este o structură statică, are încă nevoie de inspecție și întreținere regulată pentru a prelungi durata de viață a sistemului și pentru a asigura funcționarea în siguranță a componentelor. Taizhou Dongsheng New Energy Technology Co., Ltd. formulează un plan de inspecție regulat pentru fiecare proiect, inclusiv fixarea conectorilor, inspecția ruginii și monitorizarea deplasării fundației.
Pentru structurile balastice, este necesar, de asemenea, să verificați în mod regulat deplasarea sau slăbirea blocului contraponderal și să faceți ajustări în timp util; Pentru structuri penetrante, acordați atenție dacă punctul de ancorare este liber și dacă stratul impermeabil îmbătrânește. Compania oferă clienților manuale de întreținere și asistență tehnică pentru a -i ajuta să stabilească ledgeri de funcționare a sistemului.
